Revue Technique Automobile Volkswagen Golf 5: Monogrammes

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Monogrammes

Outils
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

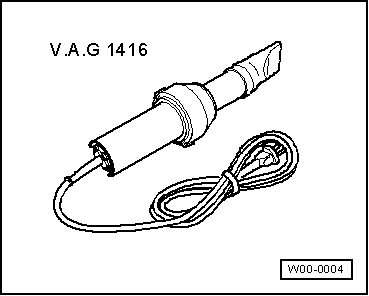

Soufflante d'air chaud -V.A.G 1416-


Instructions de montage pour monogrammes et logos

  Nota
Avant le démontage, réchauffer le monogramme ou le logo à l'aide du pulseur d'air chaud -V.A.G 1416-.
Utiliser exclusivement le solvant de nettoyage pour colle -D 002 000 10- pour éliminer les résidus de colle.
Veiller à ce que les surfaces de collage soient exemptes de poussière et de graisse.
Coller le monogramme ou le logo immédiatement après le nettoyage.
Ne retirer le film de protection qu'immédiatement avant le montage.
La température d'application s'élève à env. 21 C.

Feuille de protection du marchepied : remplacement
  Nota Le remplacement des feuilles de protection du marchepied est décrit pour le côté gauche. La procédure s'effectue de façon analogue du côté droit. ...

Monogrammes arrière : cotes
1 -  Cote a = 50 mm De l'arête extérieure du hayon jusqu'au monogramme. 2 -  Cote b = 90  ...
