Nota| Le remplacement des feuilles de protection du marchepied est décrit pour le côté gauche. La procédure s'effectue de façon analogue du côté droit. |
| Dépose |
| - | Déposer le joint intérieur de porte dans la zone du seuil de porte à l'avant → Chapitre ou à l'arrière → Chapitre |

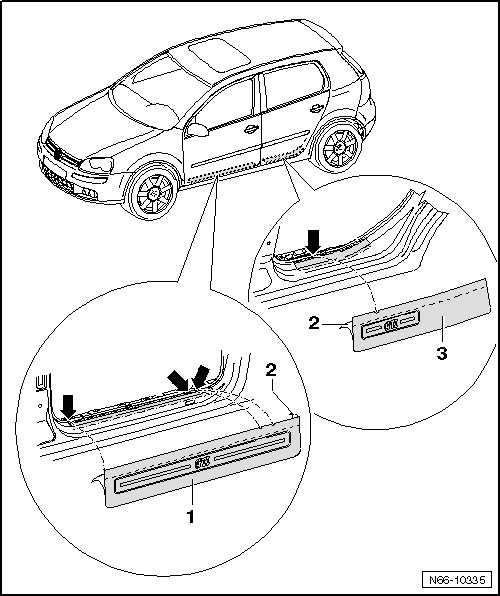

| - | Chauffer la feuille de protection du marchepied avant -1- ou arrière -3- à l'aide d'un pulseur d'air chaud -V.A.G 1416-, puis la retirer du seuil de porte. |
| Repose |
| - | Nettoyer la zone de montage au solvant de nettoyage pour colle -D 002 00 10-. |
| - | Retirer le film de protection -2-. |
| - | Positionner la feuille de protection avant -1- ou arrière -3- sur les points de référence -flèches- et la lisser avec une raclette en matière plastique enveloppée de papier doux. |
Instructions de montage pour feuilles de protection
