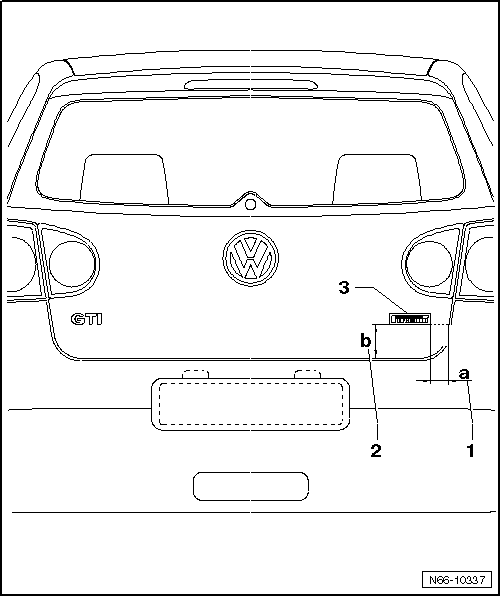

1 -  Cote a = 50 mm
De l'arête extérieure du hayon jusqu'au monogramme.
2 -  Cote b = 90 mm
Du bord inférieur du hayon jusqu'au bord inférieur du monogramme.
3 -  Monogramme

Monogrammes arrière : cotes - modèles spéciaux GTI

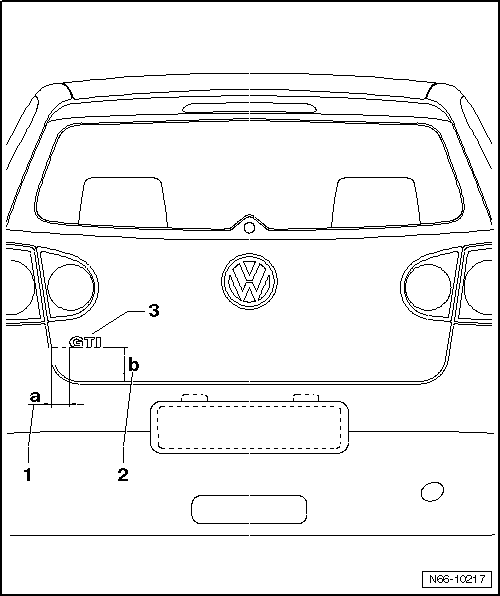

1 -  Cote a = 50 mm
De l'arête extérieure du hayon jusqu'au monogramme.
2 -  Cote b = 90 mm
Du bord inférieur du hayon jusqu'au bord inférieur du monogramme.
3 -  Monogramme
Monogrammes arrière : cotes
1 -  Cote a = 50 mm De l'arête extérieure du hayon jusqu'au monogramme. 2 -  Cote b = 90  ...

Monogrammes arrière : cotes - USA
1 -  Cote a = 50 mm De l'arête extérieure du hayon jusqu'au monogramme. 2 -  Cote b = 90  ...
