Revue Technique Automobile Volkswagen Golf 5: Monogrammes arrière : cotes

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Monogrammes / Monogrammes arrière : cotes

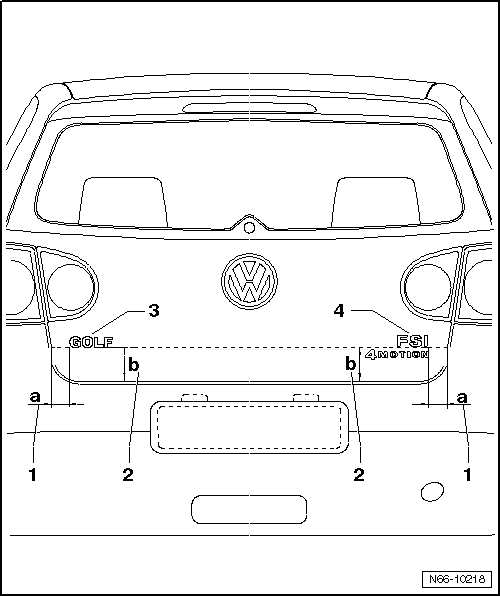

1 -  Cote a = 50 mm
De l'arête extérieure du hayon jusqu'au monogramme.
2 -  Cote b = 90 mm
Du bord inférieur du hayon jusqu'au bord inférieur du monogramme.
3 -  Monogramme
Désignation du modèle
4 -  Monogramme
Désignation du moteur
