Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Capots, hayons, battants, cabine, verrouil.centr. / Capot-moteur

Outils

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

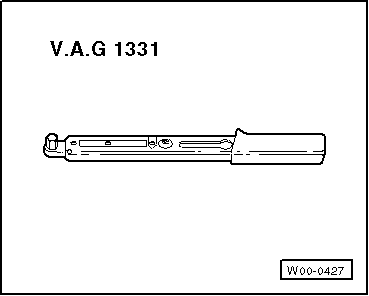

Clé dynamométrique 5 à 50 Nm -V.A.G 1331-

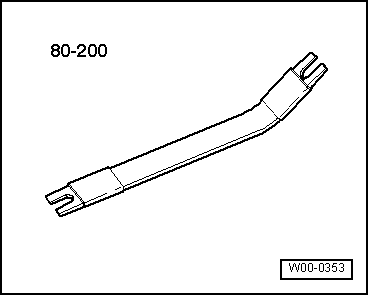

Levier de montage -80-200-

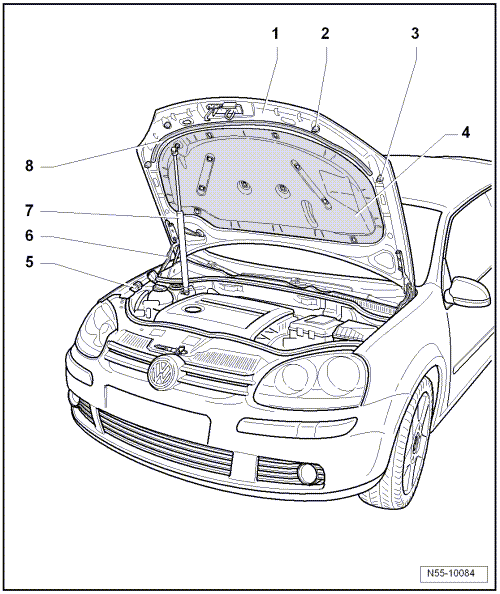

Capot-moteur : vue d'ensemble du montage

1 -  Volet
Dépose et repose → Chapitre
Régler → Chapitre
2 -  Butée réglable
Au nombre de deux
Régler → Chapitre
3 -  Butée caoutchouc
Au nombre de deux
4 -  Insonorisant
Dépose et repose → Chapitre
5 -  Pièce de guidage
Au nombre de deux
6 -  Charnière
Dépose et repose → Chapitre
Régler → Chapitre
7 -  Vérin pneumatique
Déposer → Chapitre
Dégazer → Chapitre
8 -  Joint d'étanchéité
Fixé à l'intérieur du capot-moteur avec 17 clips.
Capots, hayons, battants, cabine, verrouil.centr.
...

Capot-moteur : dépose et repose
Dépose -  Déposer les gicleurs -6- à gauche et à droite → Équipement électrique; Groupe de rép.92. -  Déclipser le flexible -2- ...
