Revue Technique Automobile Volkswagen Golf 5: Charnière de capot-moteur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Capots, hayons, battants, cabine, verrouil.centr. / Capot-moteur / Charnière de capot-moteur : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose de la charnière de capot-moteur gauche. La dépose et la repose de la charnière droite s'effectuent de façon analogue.

Dépose

Déposer le capot-moteur → Chapitre.

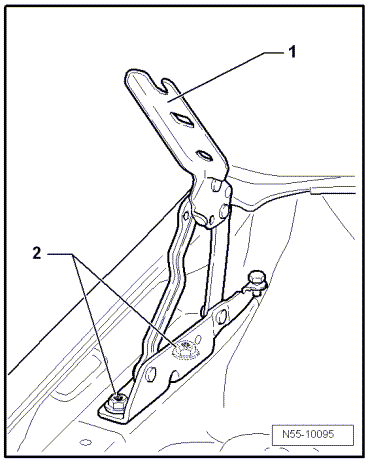

Dévisser les vis -2- et retirer la charnière de capot-moteur -1-.


Repose

Monter la charnière -1-.
Couples de serrage des vis -2- : 22 Nm
Reposer le capot-moteur → Chapitre.
