Dépose
-  Ouvrir le capot-moteur.
En fonction du modèle :
-  Déposer la grille de calandre → Chapitre.
-  Déposer la grille de calandre GTI → Chapitre.
-  Déposer la grille de calandre R32 → Chapitre.
Tous les modèles
-  Débrancher le câble Bowden → Chapitre.

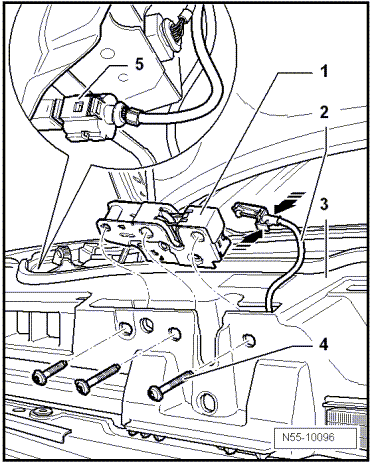

-  Débrancher le connecteur -5- du contacteur de capot-moteur -F 266-.
Le connecteur est fixé au-dessus du projecteur droit.
-  Dévisser les vis -4- (au nombre de 3) sur le porte-serrure -3- et retirer la serrure de capot-moteur -1- par le haut.
-  Pour déclipser le câble Bowden -2-, comprimer la languette sur le câble Bowden -flèches-.
-  Le cran se débloque et le câble Bowden -2- peut être retiré de la serrure de capot-moteur -1-.


Repose

-  Enclipser le câble Bowden -2- dans la serrure de capot-moteur -1-.
-  Reposer la serrure -1- dans le porte-serrure -3-.
-  Couple de serrage des vis -4- : 12 Nm
-  Brancher le connecteur -5- du contacteur de capot-moteur -F 266-.
-  Reposer le câble Bowden -2- → Chapitre.
-  Régler la serrure de capot-moteur → Chapitre.
Avant de fermer le capot-moteur, effectuer un contrôle de fonctionnement du levier de commande et du câble Bowden.
