Dépose

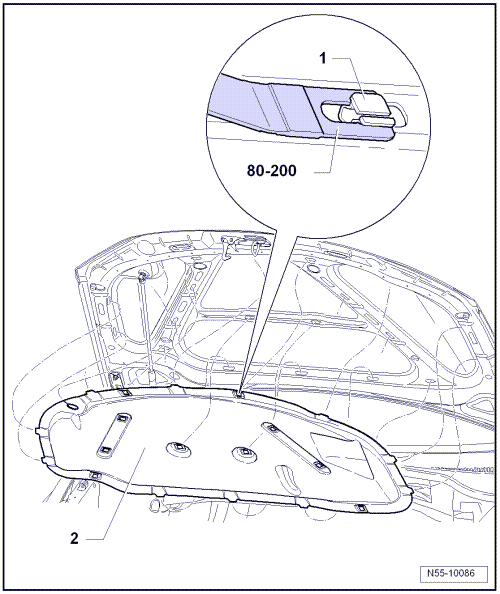

| - | Retirer les agrafes de retenue -1- (10 unités) de l'insonorisant -2- avec le levier d'extraction -80-200-. |
| - | Retirer l'insonorisant -2- des trous oblongs. |
Repose
| - | Faire glisser l'insonorisant -2- sous le vérin pneumatique et introduire les languettes de montage dans les trous oblongs. |
| - | Encliqueter toutes les agrafes de retenue -1- (au nombre de 10) dans l'insonorisant -2-. |
| Au moment de la repose de l'insonorisant -2-, veiller à insérer les agrafes de retenue -1- avec le côté large orienté vers l'extérieur. |
