Revue Technique Automobile Volkswagen Golf 5: Levier de commande : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Capots, hayons, battants, cabine, verrouil.centr. / Capot-moteur / Levier de commande : dépose et repose

Dépose

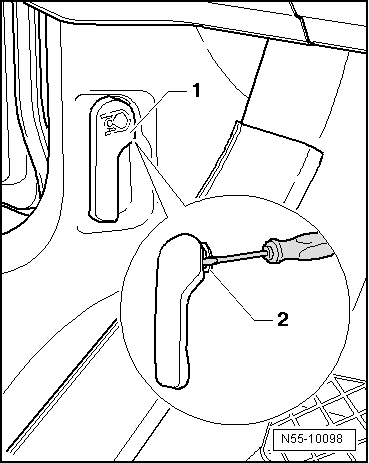

-  Tirer le levier de commande -1- et déverrouiller le hayon.
-  Introduire un petit tournevis dans l'interstice entre le levier de commande -1- et le clip -2-.
-  Retirer le clip -2- du levier de commande -1- en faisant levier et retirer le levier de commande.


Repose

-  Insérer entièrement le clip -2- dans le levier de commande -1-.
-  Enfoncer ensuite le levier de commande -1- dans le logement qui se trouve dans le palier de fixation et le verrouiller.
Avant de fermer le hayon, effectuer un contrôle de fonctionnement du levier de commande et du câble Bowden.
