Ouvrir le capot-moteur.

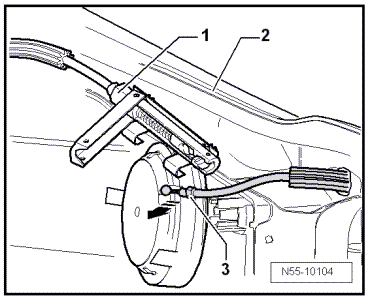

Déclipser l'accouplement de câble Bowden -1- au niveau du porte-serrure -2- au-dessus du projecteur côté conducteur.
Ouvrir l'accouplement de câble Bowden -1- vers le haut et retirer le câble Bowden -3- de l'accouplement dans le sens de la -flèche-.
  Nota
Lors de la repose, veiller à ce que la gaine du câble Bowden soit correctement positionnée et l'accouplement bien encliqueté.
Avant de fermer le capot-moteur, effectuer un contrôle de fonctionnement du levier de commande et du câble Bowden.
