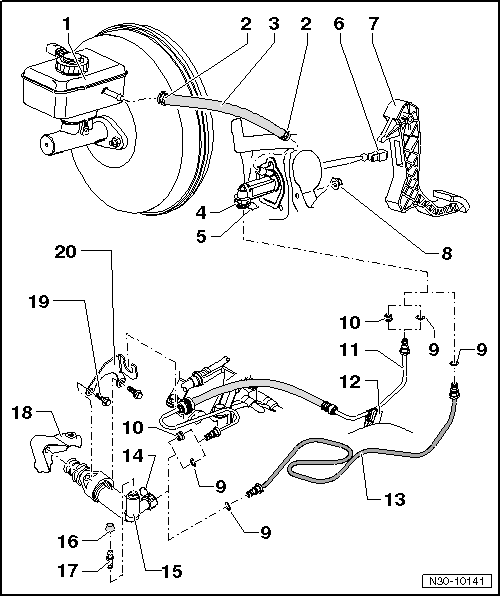

Revue Technique Automobile Volkswagen Golf 5: Système hydraulique : vue d'ensemble du montage (véhicules avec direction à gauche)

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Embrayage, commande / Commande d'embrayage : remise en état / Système hydraulique : vue d'ensemble du montage (véhicules avec direction à gauche)

1 -  Réservoir de liquide de frein
2 -  Collier à lame-ressort
3 -  Flexible de recirculation
en caoutchouc
En matière plastique sur certains véhicules à partir de 12.05 → fig.
4 -  Cylindre émetteur
Déposer et reposer → Chapitre
5 -  Agrafe
Dégager l'agrafe jusqu'en butée pour la dépose et la repose de la conduite entre le cylindre émetteur et le cylindre récepteur.
6 -  Logement
Pour la dépose et la repose, séparer le cylindre émetteur de la pédale d'embrayage.
Golf → Chapitre
Golf Plus → Chapitre
7 -  Pédale d'embrayage
Déposer et reposer, Golf → Chapitre
Déposer et reposer, Golf Plus → Chapitre
8 -  Écrou à six pans, → Repère
9 -  Joint torique
Glisser sur le raccord de conduite
Mettre en place avec du liquide de frein
bagues-joints/joints toriques adaptés au type de raccord de conduite → fig.
Appariement → Catalogue électronique de pièces de rechange " ETKA "
10 -  Bague-joint
Glisser sur le raccord de conduite
Mettre en place avec du liquide de frein
bagues-joints/joints toriques adaptés au type de raccord de conduite → fig.
Appariement → Catalogue électronique de pièces de rechange " ETKA "
11 -  conduite combinée rigide/flexible
Appariement → Catalogue électronique de pièces de rechange " ETKA "
Pour la dépose, déposer la batterie et le support de batterie → Ã‰quipement électrique; Groupe de rép.27
12 -  Support
Pour conduite combinée rigide/flexible → Repère
Fixé sur la carrosserie
13 -  Conduite de carburant
Appariement → Catalogue électronique de pièces de rechange " ETKA "
Pour la dépose, déposer la batterie et le support de batterie → Ã‰quipement électrique; Groupe de rép.27
14 -  Agrafe
Dégager l'agrafe jusqu'en butée pour la dépose et la repose de la conduite entre le cylindre émetteur et le cylindre récepteur.
15 -  Cylindre récepteur
Déposer et reposer → Chapitre
16 -  Capuchon antipoussière
17 -  Vis de purge
Purger le dispositif d'embrayage → Chapitre
18 -  Boîte de vitesses
19 -  Vis six pans → Repère
20 -  Support
Pour conduite combinée rigide/flexible → Repère

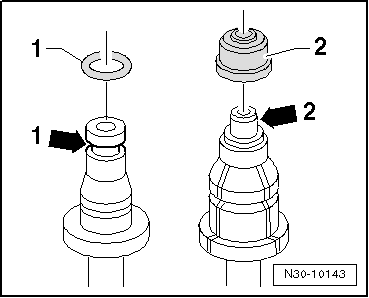

Bagues-joints/joints toriques pour conduite combinée rigide/flexible ou conduite en plastique

Rep. Type de raccord de conduite
-1- Raccord de conduite avec gorge sur le pourtour -flèche 1-
-2- Raccord de conduite avec épaulement -flèche 2-

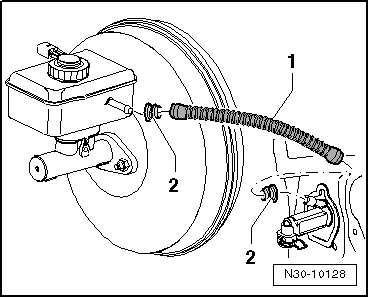

A partir de 12.05 : flexible de recirculation -1- en matière plastique sur certains véhicules
Les joints -2- doivent se trouver dans le flexible de recirculation.
