Revue Technique Automobile Volkswagen Golf 5: Range-lunettes dans le ciel prémoulé : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Range-lunettes dans le ciel prémoulé : dépose et repose

Dépose
  Nota

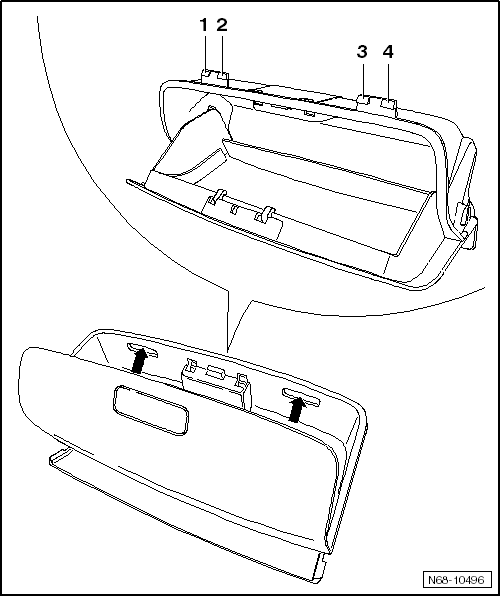

Par souci de clarté, le range-lunettes est représenté déposé.
Pour la dépose du range-lunettes, quatre languettes d'arrêt doivent être déverrouillées en même temps.
Ouvrir le range-lunettes.

Deux fentes -flèches- se trouvent sur la face supérieure du range-lunettes.
Débloquer les languettes d'arrêt -1- et -2- dans la fente gauche.
Débloquer les languettes d'arrêt -3- et -4- dans la fente droite.
Détacher le range-lunettes de la console du ciel prémoulé.

Repose
Mettre en place le range-lunettes dans la console et l'encliqueter.
