Revue Technique Automobile Volkswagen Golf 5: Système hydraulique : vue d'ensemble du montage (véhicules à direction à droite)

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Embrayage, commande / Commande d'embrayage : remise en état / Système hydraulique : vue d'ensemble du montage (véhicules à direction à droite)

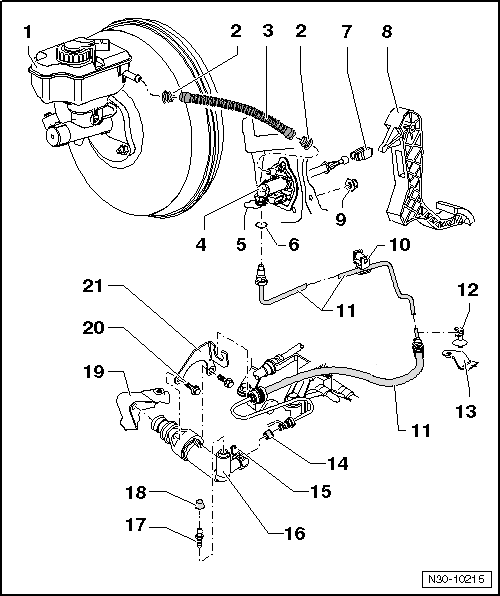

1 -  Réservoir de liquide de frein
2 -  Joint
Pour flexible de recirculation en plastique
Les joints doivent se trouver dans le flexible de recirculation.
3 -  Flexible de recirculation
En plastique
Peut également être en caoutchouc → Repère
4 -  Cylindre émetteur
Déposer et reposer → Chapitre
5 -  Agrafe
Extraire l'agrafe jusqu'en butée pour la dépose et la repose de la conduite combinée rigide/flexible
6 -  Bague-joint/joint torique
Glisser sur le raccord de conduite
Mettre en place avec du liquide de frein
bagues-joints/joints toriques adaptés au type de raccord de conduite → fig.
Appariement → Catalogue électronique de pièces de rechange" ETKA "
7 -  Logement
Pour la dépose et la repose, séparer le cylindre émetteur de la pédale d'embrayage.
Golf → Chapitre
Golf Plus → Chapitre
8 -  Pédale d'embrayage
Déposer et reposer, Golf → Chapitre
Déposer et reposer, Golf Plus → Chapitre
9 -  Écrou à six pans, → Repère
10 -  Support
Fixé sur la carrosserie
11 -  conduite combinée rigide/flexible
Appariement → Catalogue électronique de pièces de rechange " ETKA "
Pour la dépose, déposer la batterie et le support de batterie → Équipement électrique; Groupe de rép.27
12 -  Support
Fixé sur le support pour ABS/EDS
13 -  Support
Pour ABS/EDS
14 -  Bague-joint/joint torique
Glisser sur le raccord de conduite
Mettre en place avec du liquide de frein
bagues-joints/joints toriques adaptés au type de raccord de conduite → fig.
Appariement → Catalogue électronique de pièces de rechange" ETKA "
15 -  Agrafe
Extraire l'agrafe jusqu'en butée pour la dépose et la repose de la conduite combinée rigide/flexible
16 -  Cylindre récepteur
Déposer et reposer → Chapitre
17 -  Vis de purge
Purger le dispositif d'embrayage → Chapitre
18 -  Capuchon antipoussière
19 -  Boîte de vitesses
20 -  Vis six pans → Repère
21 -  Support
