Revue Technique Automobile Volkswagen Golf 5: Transmetteur de position de l'embrayage -G476- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Embrayage, commande / Commande d'embrayage : remise en état / Transmetteur de position de l'embrayage -G476- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

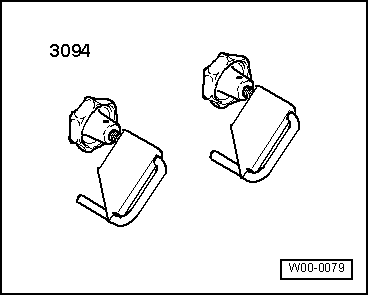

Colliers de flexibles -3094-


Dépose

Contrôler d'abord si un autoradio codé est monté. Si tel est le cas, demander le numéro de code antivol.
-  Déposer la batterie et, le cas échéant, la paroi arrière du bac de la batterie → Ã‰quipement électrique; Groupe de rép.27.

Si une conduite combinée rigide/flexible ou conduite en plastique -1- est posée avec un composant rond directement au-dessous du cylindre émetteur, il faut la déposer.
  Nota
Lors des travaux suivants, veiller à ce qu'il n'y ait pas de liquide de frein sur le longeron ou la boîte de vitesses. Dans le cas contraire, nettoyer soigneusement l'emplacement concerné.
Placer un chiffon non pelucheux sous le cylindre émetteur.

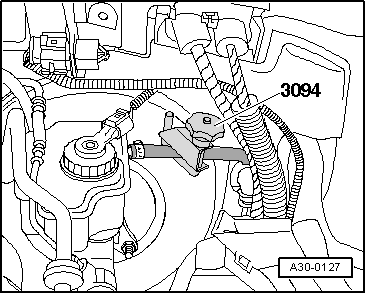

-  Pincer le flexible de recirculation relié au cylindre émetteur avec la pince à flexible -3094-.

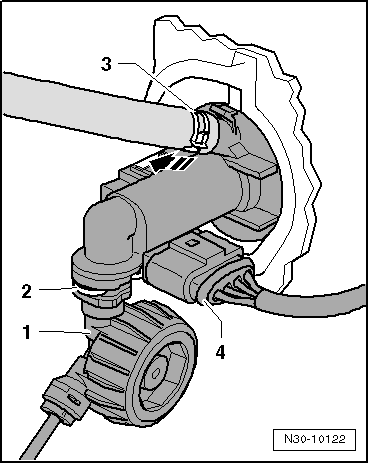

-  Déverrouiller l'agrafe de sûreté -2- avec un tournevis et l'extraire du cylindre émetteur jusqu'en butée.
-  Extraire la conduite combinée rigide/flexible ou conduite en plastique -1- du cylindre émetteur et l'obturer.
Tous les véhicules
-  Débrancher le connecteur électrique -4-.
-  Déclipser le transmetteur de position d'embrayage -G476- du cylindre émetteur -flèche- et le retirer.

Repose
La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :
  Nota
Remplacer les colliers de flexibles.
Apparier tous les composants à l'aide du → Catalogue électronique de pièces de rechange " ETKA ".
Si la conduite combinée rigide/flexible ou conduite en plastique a été déposée :

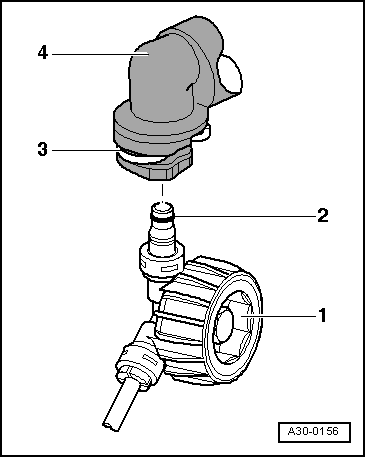

-  Enfoncer la conduite combinée rigide/flexible ou conduite en plastique -1- avec une bague-joint -2- sur le raccord du cylindre émetteur -4- jusqu'à ce que l'agrafe de sûreté -3- s'encliquette de manière audible.
-  À titre de contrôle, tirer sur la conduite.
-  Après avoir retiré la pince à flexible -3094-, ramener, si nécessaire, le flexible de recirculation dans sa forme initiale.
-  Purger le dispositif d'embrayage → Chapitre.
Tous les véhicules
-  Reposer la batterie → Ã‰quipement électrique; Groupe de rép.27.
