Bouclier de pare-chocs : remise en état
Nota
|

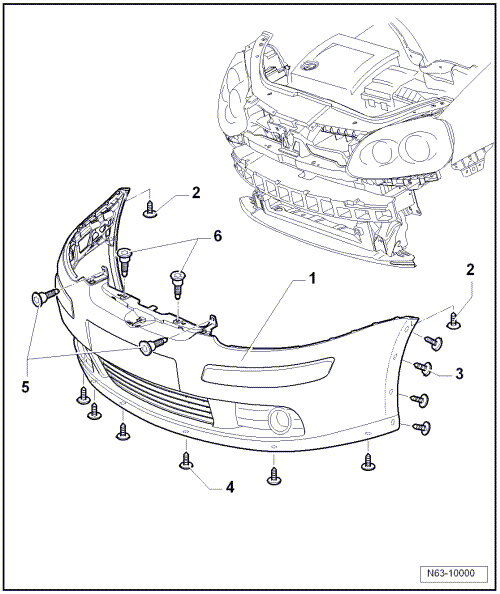

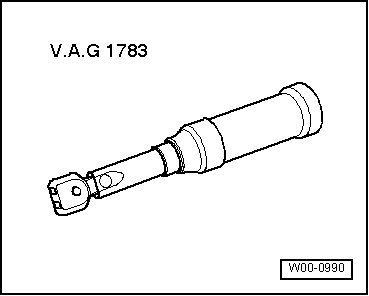

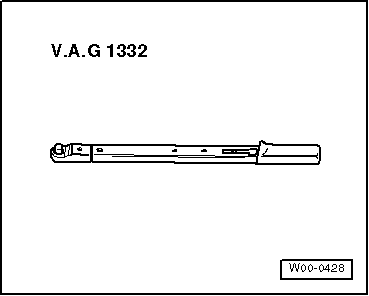

Bouclier de pare-chocs : vue d'ensemble du montage
| 1 - | Cache |
| Matériau : PP/EPDM |
| Dépose et repose → Chapitre |
| 2 - | Vis |
| 1,5 Nm |
| 3 - | Vis |
| Quatre unités de chaque côté |
| 2 Nm |
| 4 - | Vis |
| Au nombre de six |
| 1,5 Nm |
| 5 - | Vis |
| Au nombre de deux |
| 5 Nm |
| 6 - | Vis |
| Au nombre de deux |
| 5 Nm |
Pare- chocs
Bouclier de pare-chocs avant : dépose et reposeRépartiteur de carburant avec injecteurs : vue d'ensemble du montage
1 -
Agrafe de retenue
Veiller à son bon positionnement sur l'injecteur et la tôle de
fixation.
2 -
Joint torique
Remplacer
Avant la repose, humecter légèrement d'huile moteur propre.
...
Structure d'une application de peinture dans le cadre du service après-vente
Tôles galvanisées des deux côtés
Des essais antérieurs réalisés sur des appariements de
brides ont conduit à ne plus utiliser désormais que des tôles
galvanisées sur les deux faces. Ce n'est qu'ici que la
protection cathodique ...
