 Nota
|
Dépose
| - | Déposer la grille de calandre → Chapitre. |

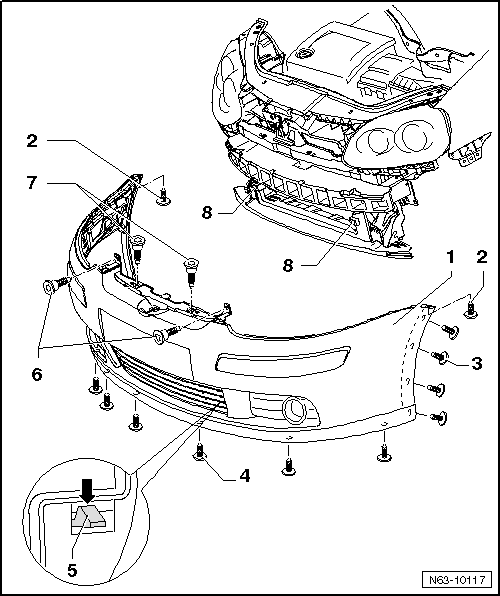

| - | Dévisser les vis -5- et -6-. |
| - | Dévisser les vis -4- par le dessous. |
| - | Dévisser les vis -3- et -2- (orientées vers le haut) à gauche et à droite dans la zone de la coquille de passage de roue. |
| La dépose ne peut être poursuivie qu'avec l'assistance d'un second opérateur. |
| - | Repousser les crochets d'arrêt côté gauche et côté droit -5- vers le bas -flèche- et, en se faisant aider par un deuxième opérateur, extraire le bouclier -1- des profilés de guidage en le maintenant parallèle. |
| - | Débrancher les connecteurs des composants électriques existants et des flexibles. |
