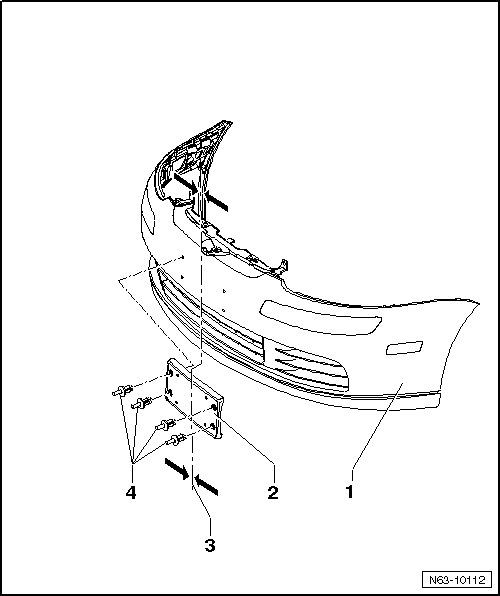

| 1 - | Bouclier de pare-chocs |
| 2 - | Support de plaque de police |
| Pas dans tous les pays |
| Reposer : |
| - | Centrer le support de plaque de police -3-, repérer et percer les trous. |
| - | Mettre en place les clips. |
| 3 - | Ligne médiane |
| 4 - | Clip |
| Au nombre de quatre |
