Revue Technique Automobile Volkswagen Golf 5: Cache du caisson d'eau : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Vitrage/ comande des glaces / Glaces collées avec adhérence parfaite / Cache du caisson d'eau : vue d'ensemble du montage

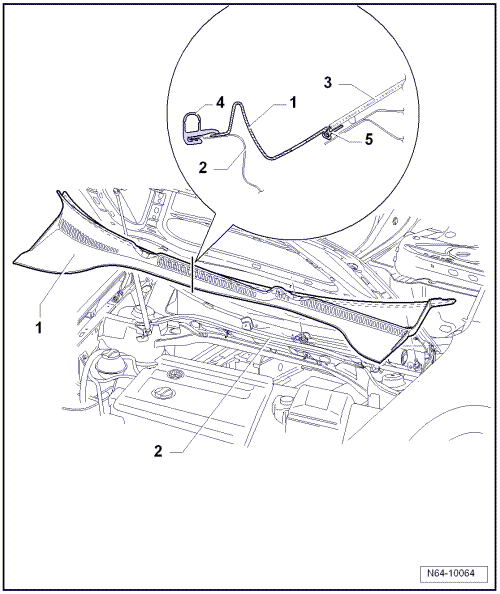

1 -  Cache du caisson d'eau
Doit impérativement être retiré à la main du profilé d'encadrement.
Déposer → Chapitre
Reposer → Chapitre
2 -  Face frontale du caisson d'eau
3 -  Pare-brise
4 -  Joint de caisson d'eau
5 -  Profilé d'encadrement
Fait partie intégrante du pare-brise.

Cache du caisson d'eau : dépose

-  Dévisser les bras d'essuie-glace → Ã‰quipement électrique; Groupe de rép.92.
  ATTENTION !
Ne pas soulever le cache du caisson d'eau en faisant levier avec un outil (cale). Le pare-brise est endommagé et peut se fissurer par la suite.
-  Retirer le joint -4- sur toute la longueur de la face frontale du caisson d'eau -2-.
-  Retirer avec précaution le cache du caisson d'eau -1- en le tirant vers le haut hors du profilé d'encadrement -5- en commençant par la droite.

Cache du caisson d'eau : repose

ATTENTION !   ATTENTION !
Le fait d'utiliser un marteau ou un objet similaire pour mettre en place le cache du caisson d'eau peut entraîner des fissures dans le pare-brise.
-  Vaporiser d'eau savonneuse le profilé d'encadrement -5- afin de pouvoir enfoncer plus facilement le cache du caisson d'eau -1-.
-  Mettre en place le cache du caisson d'eau -1- sur le profilé d'encadrement -5- et l'encliqueter avec une légère pression dans le profilé d'encadrement -5- en commençant par le milieu.
-  Monter le joint du caisson d'eau -4- et l'essuie-glace.
  Nota
Un insert d'aide au montage est monté dans le profilé d'encadrement des pare-brise neufs. Retirer cet insert avant le montage du cache du caisson d'eau.
Pare-brise : vue d'ensemble du montage
1 -  Pare-brise Déposer → Chapitre Reposer → Chapitre 2 -  Cale de réglage de la glace ...

Pare-brise : dépose
Déposer les revêtements du montant A → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70 -  Déposer ...
