Revue Technique Automobile Volkswagen Golf 5: Pare-brise : dépose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Vitrage/ comande des glaces / Glaces collées avec adhérence parfaite / Pare-brise : dépose

Déposer les revêtements du montant A → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70
-  Déposer tous les pare-soleil → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68
-  Déposer le rétroviseur intérieur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68
-  Déposer la baguette de retenue d'eau à gauche et à droite → Chapitre.

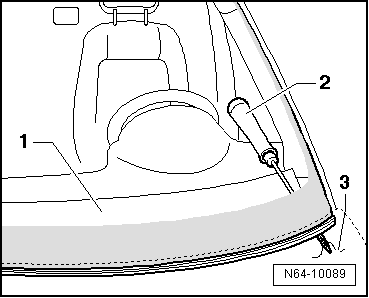

-  Insérer la feuille protectrice -V.A.G 1474/8--1- entre le pare-brise et le tableau de bord.
-  Faire passer l'alêne -V.A.G 1474/2--2- à travers le cordon de colle.
-  Tirer l'extrémité du fil tranchant -3- vers l'intérieur du véhicule en la faisant passer à travers le mastic-colle à l'aide de l'alêne -V.A.G 1474/2--2-.

-  Arrêter l'extrémité du fil tranchant à l'intérieur avec la poignée de tirage -V.A.G 1351/1--3- pour empêcher de la tirer vers l'extérieur.
-  Décoller la lèvre d'étanchéité du flasque de glace dans la zone supérieure du pare-brise à l'aide d'une cale en matière plastique et vaporiser dessus du solvant de nettoyage D 009 401 04 (en remplacement du produit antifriction).

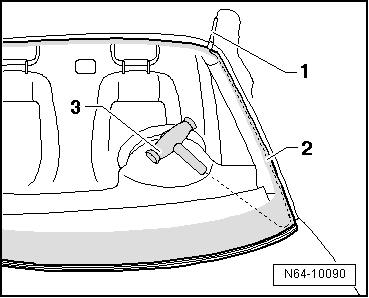

-  Mettre en place le fil tranchant -2- dans la partie supérieure du pare-brise à l'aide du petit tube -1-.
-  Lorsque les interstices sont trop étroits, guider le fil tranchant vers l'extérieur et le pousser sous la lèvre avec une cale en matière plastique.
-  Mettre le fil tranchant -2- en place autour de la glace et introduire également l'autre extrémité du fil tranchant dans l'habitacle.
Veiller à ce que, dans les angles, le fil tranchant -2- soit placé sous la glace.

-  Attacher l'autre extrémité du fil tranchant au dispositif d'enroulement -V.A.G 1654 A-.

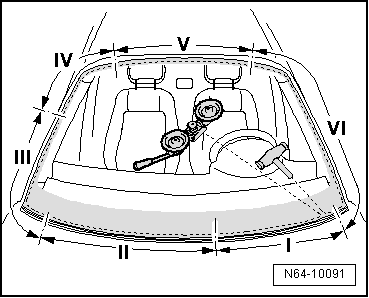

-  Mettre le dispositif d'enroulement -V.A.G 1654 A- en " position I ".
-  Déplacer le dispositif d'enroulement -V.A.G 1654 A- en conséquence et découper la glace.
-  Pendant la découpe, plaquer le fil tranchant contre la glace à l'aide d'une cale -V.A.G 1474/5- pour éviter d'endommager le tableau de bord et de manière à se frayer un passage le long du flasque de glace.


Pare-brise : repose

Préparation en vue de la repose de la glace non brisée → Chapitre
Préparation d'une glace neuve en vue de la pose → Chapitre
Préparation du flasque de carrosserie à la pose de la glace → Chapitre
Consignes de montage → Chapitre
Durée minimale de séchage → Chapitre
