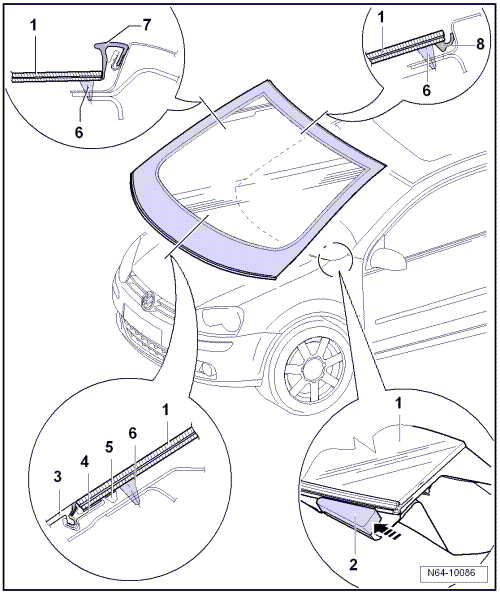

1 -  Pare-brise
Déposer → Chapitre
Reposer → Chapitre
2 -  Cale de réglage de la glace
443 845 631 A
3 -  Cache du caisson d'eau
Doit impérativement être retiré à la main du profilé d'encadrement.
Déposer → Chapitre
Reposer → Chapitre
4 -  Profilé d'encadrement
Fait partie intégrante du pare-brise.
5 -  Profilé d'écartement
Fait partie intégrante du pare-brise.
6 -  Mastic-colle à base de PUR
Section du cordon : largeur = 6,5 mm, hauteur = 10 mm (y compris produits restant sur la glace et sur le flasque de glace)
Durée minimale de séchage → Chapitre
7 -  Baguette de retenue d'eau
Déposer → Chapitre
Reposer → Chapitre
8 -  Lèvre d'étanchéité
Si la lèvre d'étanchéité est endommagée au moment du découpage, il faut remplacer le pare-brise.
