Revue Technique Automobile Volkswagen Golf 5: Unité de commande et d'affichage pour climatiseur/Climatronic -E87- avec calculateur de Climatronic -J255- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation automatique " Climatronic " / Unité de commande et d'affichage pour climatiseur/Climatronic -E87- avec calculateur de Climatronic -J255- : dépose et repose

  Nota
Le calculateur de Climatronic -J255- et l'unité de commande et d'affichage pour climatiseur/Climatronic -E87- constituent un composant indissociable.

Dépose

Déposer l'écran central du tableau de bord → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

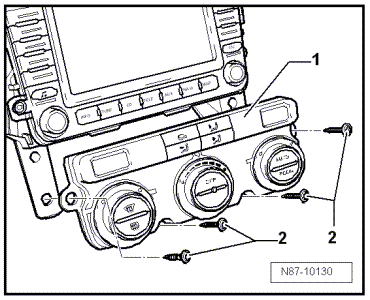

Dévisser les vis -2- (1,5 +- 0,2 Nm) et retirer l'unité de commande et d'affichage du climatiseur/Climatronic -E87--1- du tableau de bord.
Débrancher les connecteurs de l'unité de commande et d'affichage pour climatiseur, Climatronic -E87-.


Repose

La repose s'effectue dans l'ordre inverse de la dépose.

Unité de commande et d'affichage pour climatiseur/Climatronic -E87- : fonctionnement
1 -  Indicateur de température intérieure sélectionnée, côté gauche Commutation de C en F et inversement. Maintenir la touche AUTO enfoncée, puis actio ...

Connecteurs sur le calculateur de Climatronic -J255
Bornage des connecteurs multibroches A, B et C situés au dos du calculateur de Climatronic -J255 Outillage spécial, contrôleurs, appareils de mesure et matériel néc ...
