Revue Technique Automobile Volkswagen Golf 5: Aile : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Avant de carrosserie / Aile / Aile : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose de l'aile gauche. La dépose et la repose de l'aile droite s'effectuent de façon analogue.

Dépose

Déposer le pare-chocs avant → Chapitre.
Déposer les coquilles de passage de roue → Chapitre.
Dévisser le profilé de guidage → Repère.

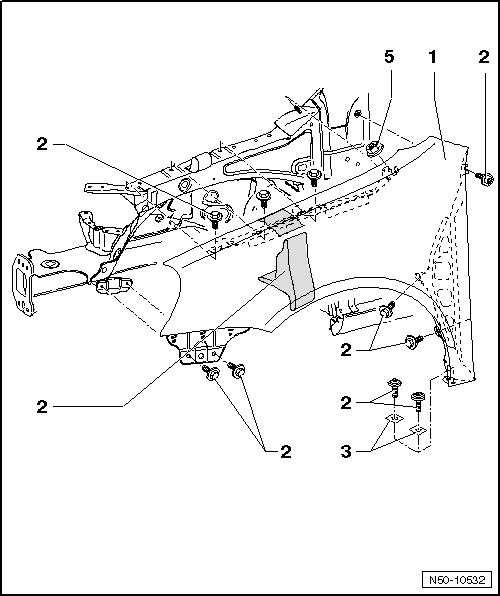

Desserrer les écrous six pans -6- et dévisser les vis -2-.
Retirer la pièce en mousse -3- coincée entre l'aile et le longeron.

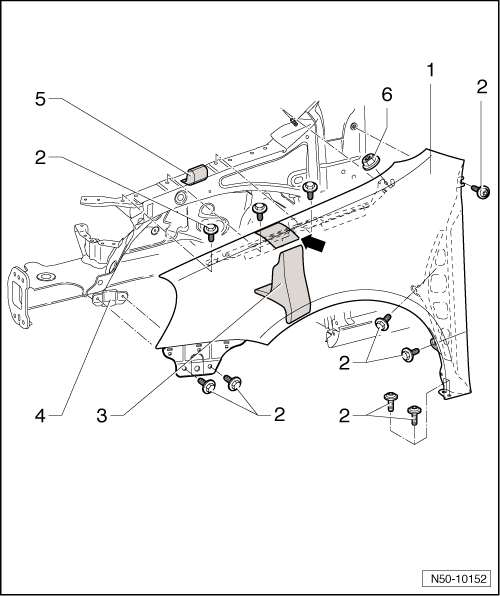

Chauffer légèrement de l'extérieur l'aile -1- au niveau de la pièce moulée en mousse -flèche- avec le pulseur d'air chaud -V.A.G 1416-.
La pièce moulée en mousse -5- se décolle et il est alors possible de retirer l'aile -1-.
Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Insérer impérativement " l'entretoise en zinc AKL 381 035 50 " entre les ailes et le bas de caisse.
Couple de serrage des vis -2- et de l'écrou six pans -5- : (6 Nm).
Respecter le parallélisme et les jeux d'ouverture → Groupe de rép.00.
