Revue Technique Automobile Volkswagen Golf 5: Contrefort d'aile : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Avant de carrosserie / Aile / Contrefort d'aile : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose du contrefort d'aile gauche. La dépose et la repose du contrefort d'aile droite s'effectuent de façon analogue.


Dépose

  L'aile est déposée.

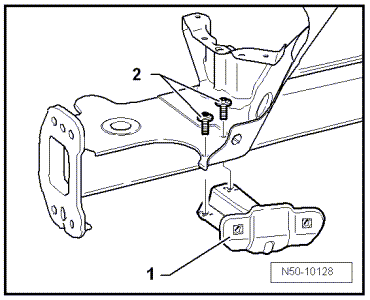

-  Dévisser les vis -2- et retirer le contrefort d'aile -1-.


Repose

-  Monter le contrefort d'aile -1-.
-  Couples de serrage des vis -2- : 6 Nm.
-  Le contrefort d'aile et l'aile doivent être ajustés par rapport au capot-moteur et au pare-chocs → Groupe de rép.00.
