Revue Technique Automobile Volkswagen Golf 5: Guides de soupapes : contrôle

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Culasse, commande des soupapes / Commande des soupapes : remise en état / Guides de soupapes : contrôle

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

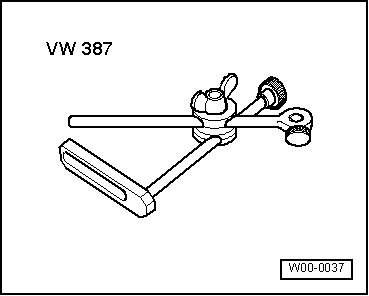

Support universel de comparateur -VW 387-
Comparateur
Procédure de contrôle

Placer une soupape neuve dans le guide. L'extrémité de la tige de soupape doit coïncider avec le guide. Étant donné la différence de diamètre des tiges, placer uniquement une soupape d'admission dans un guide d'admission et une soupape d'échappement dans un guide d'échappement.

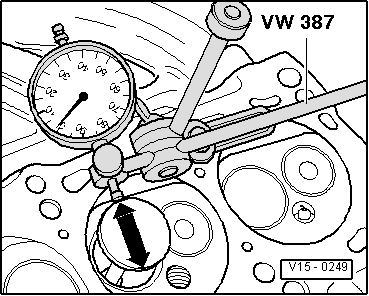

Déterminer le jeu de basculement en faisant bouger la soupape dans le sens de la -flèche-.
Limite d'usure : 0,8 mm
Si le jeu de basculement est dépassé :
Remplacer la culasse.
