Revue Technique Automobile Volkswagen Golf 5: Étanchements de tiges de soupapes : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Culasse, commande des soupapes / Commande des soupapes : remise en état / Étanchements de tiges de soupapes : remplacement

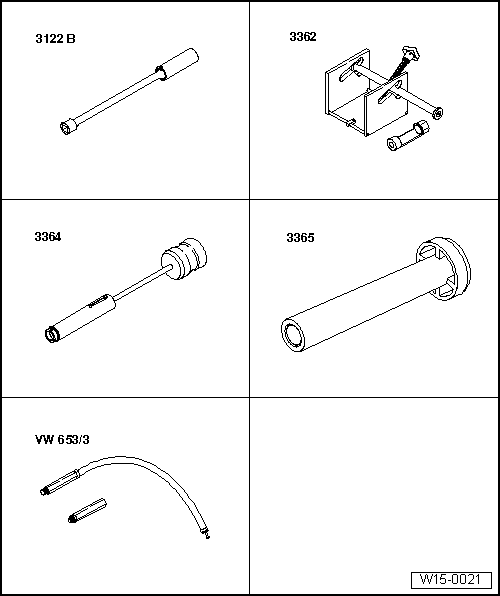

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé à bougies -3122B-
Compresseur de ressort de soupape -3362- avec poussoir -3362/1-
Extracteur d'étanchement de tige de soupape -3364-
Outil d'emmanchement pour étanchement de tige de soupape -3365-
Flexible de pression -VW 653/3-


Dépose
(La culasse étant posée)
Déposer la soupape de recyclage des gaz -N18- → Chapitre.
-  Déposer le carter d'arbres à cames → Chapitre.
-  Extraire les culbuteurs à galet et les placer sur un support propre. Veiller à ne pas intervertir les culbuteurs à galet.
-  Dévisser les bougies d'allumage avec la clé à bougies -3122B-.
-  Amener le piston du cylindre correspondant en position " point mort bas ".

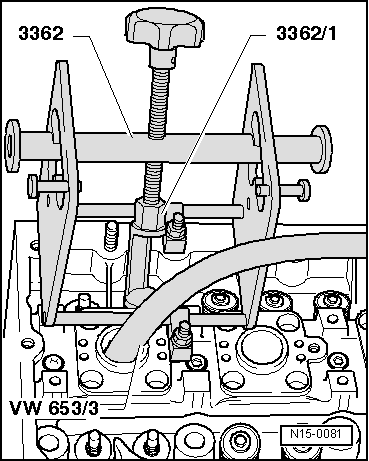

-  Visser le compresseur de ressort de soupape -3362- avec poussoir -3362/1-.
-  Visser maintenant le flexible de pression-VW 653/3- dans l'alésage de bougie.
-  Appliquer une pression de 6 bars mini au flexible de pression et déposer les ressorts de soupapes.
-  Extraire les étanchements de tiges de soupapes avec l'extracteur d'étanchement de tige de soupape -3364-.
Repose
  Nota
Sur les moteurs avec lettres-repères BAG, BLP, BKG, BLN, différents étanchements de tiges de soupapes sont posés.
Les ressorts de la tige de soupape des soupapes d'admission sont dotés d'un coloris-repère → ETKA (Catalogue électronique de pièces de rechange).

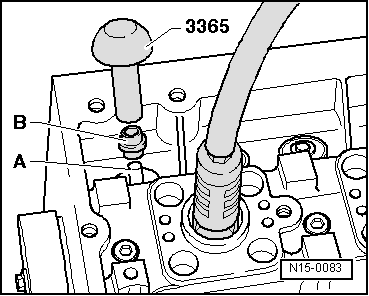

-  Placer la douille en plastique comprise dans l'ensemble de livraison sur la tige de soupape correspondante -A-. Cette opération permet d'éviter tout endommagement de l'étanchement neuf de tige de soupape.
-  Placer l'étanchement neuf de tige de soupape-B- dans l'outil d'emmanchement pour étanchement de tige de soupape -3365-.
-  Lubrifier la lèvre d'étanchéité de la tige de soupape et la faire glisser avec précaution sur le guide de soupape.
-  Reposer le carter d'arbres à cames → Chapitre.
-  Procéder au calage de la distribution → Chapitre.
La suite de l'assemblage s'effectue de façon similaire dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :
Reposer le carter de distribution (Eos, Golf, Golf Plus, Passat) → Chapitre.
Reposer le carter de distribution (Touran) → Chapitre.
Reposer les conduites de carburant (lettres-repères moteur BAG et BKG) → Chapitre.
Reposer les conduites de carburant (lettres-repères moteur BLF, BLN et BLP) → Chapitre.
Reposer la soupape de recyclage des gaz -N18- → Chapitre.
