Revue Technique Automobile Volkswagen Golf 5: Description générale

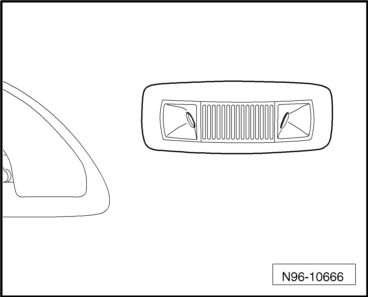

| À partir du millésime 2007 (06/2006), le détecteur pour
protection volumétrique -G273- et le transmetteur d'inclinaison
du véhicule -G384- sont réunis dans un composant. Le nouvel
emplacement de montage se situe à gauche, dans le ciel de
pavillon, au-dessus de la place arrière. |
| La dépose est uniquement possible par la face arrière. |
| La dépose et la repose de tous les autres composants
s'effectuent de la même manière que sur les véhicules jusque
05/2006. |
 Nota
| Informations supplémentaires : |
| Les fonctions de l'alarme antivol sont intégrées au
calculateur central de système confort -J393-. |
| Détection et affichage des défauts : |
| L'alarme antivol est équipée d'un autodiagnostic qui en
facilite le dépannage. |
| Pour le dépannage, utiliser le
→ Lecteur de diagnostic. |
Nota
| Après déclenchement de l'alarme antivol, la source d'alarme
qui est mémorisée dans le calculateur central de système confort
-J393- peut être interrogée
→ Chapitre. |
|
|
|
Alarme antivol : activation et désactivation
Activer et désactiver l'alarme antivol
→ Chapitre.
Commande de désactivation de protection volumétrique -E267- et touche de
désactivation du transmetteur d'inclinaison du véhicule -E360- : dépose et
repose
| Déposer et reposer la commande de désactivation de
protection volumétrique -E267- et la touche de désactivation du
transmetteur d'inclinaison du véhicule -E360-
→ Chapitre |
|
|
|
Le détecteur pour protection volumétrique -G273- et le
transmetteur d'inclinaison du véhicule -G384- sont intégrés dans
un même boîtier situé dans le ciel de ...
