Revue Technique Automobile Volkswagen Golf 5: Véhicules avec moteur TSI 1,4 l, boîte à double embrayage (DSG), 103 KW et 125 KW

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Démarreur / Véhicules avec moteur TSI 1,4 l, boîte à double embrayage (DSG), 103 KW et 125 KW

Véhicules avec moteur TSI 1,4 l, boîte à double embrayage (DSG), 90 KW → Chapitre.
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1331-

Clé dynamométrique -V.A.G 1332-
Dépose :
-  Déconnecter la batterie → Chapitre.

-  Débrancher le flexible de dépression du cache du moteur -flèche-.

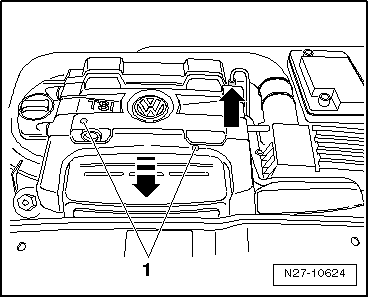

-  Extraire le cache du moteur par le haut hors de son silentbloc -1- et le sortir par l'avant dans le sens de la -flèche-.
-  Déposer le corps de filtre à air → Groupe motopropulseur; Groupe de rép.24.

-  Déverrouiller le connecteur -1-, puis le débrancher.

-  Retirer le cache de protection -1- du contacteur électromagnétique en le poussant dans le sens de la -flèche-.

-  Dévisser l'écrou de fixation -1-, puis retirer le câble positif -2- du filet de raccord du contacteur électromagnétique.

-  Dévisser la vis de fixation supérieure du démarreur -flèche-.
-  Déposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

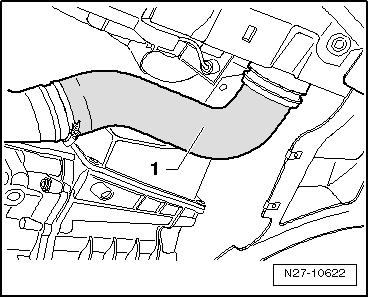

-  Déposer le flexible d'air de suralimentation -1-.

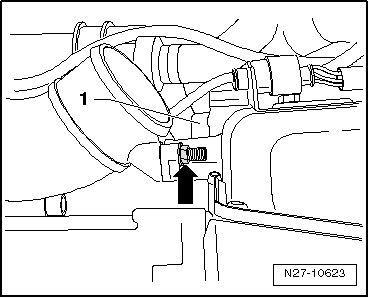

-  Dévisser la vis de fixation inférieure du démarreur -flèche-.
-  Retirer le démarreur -1- du véhicule par le haut.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer les vissages aux couples prescrits → Chapitre.
