  Nota
Avant de procéder à la dépose des composants repérés par **, déconnecter la batterie → Ã‰quipement électrique; Groupe de rép.27.
Une plaquette signalétique renseigne sur le type de fluide frigorigène utilisé et la quantité de remplissage.

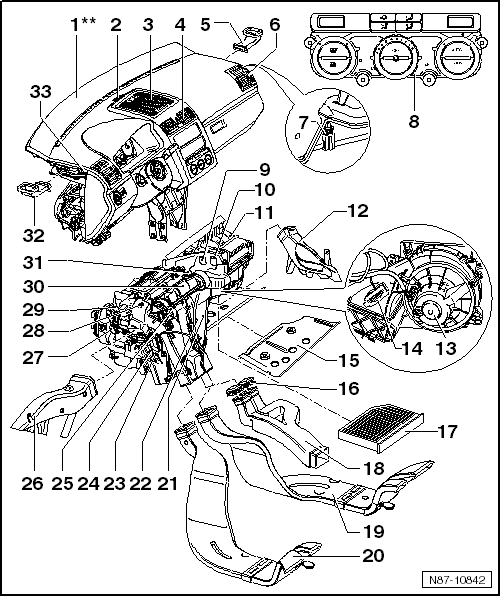

1 -  Tableau de bord **
Déposer et reposer → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70
2 -  Capteur d'ensoleillement -G107- ou capteur d'ensoleillement 2 -G134-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Fonctions : pilote le volet de mélange d'air et la soufflante d'air frais en fonction de l'intensité lumineuse.
Fonctionnement en mode dégradé en cas de défaillance : le calculateur de Climatronic -J255- suppose une valeur fixe.
Déposer et reposer → Chapitre
3 -  Ventilation indirecte
Déposer et reposer → Chapitre
4 -  Diffuseur d'air central
Déposer et reposer → Chapitre
5 -  Diffuseur d'air latéral droit
6 -  Diffuseur d'air
Déposer et reposer → Chapitre
7 -  Transmetteur de température au diffuseur d'air droit -G151-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
8 -  Calculateur de Climatronic -J255-
Le calculateur de Climatronic -J255- et l'unité de commande et d'affichage pour climatiseur/Climatronic -E87- constituent un composant indissociable.
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre
9 -  Véhicules jusqu'à la semaine 17/07 : servomoteur de volet de pression dynamique -V71-, à partir de la semaine 18/07 : servomoteur de volet d'air frais, de recyclage d'air et de pression dynamique -V425-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre sur les véhicules jusqu'à la semaine 17/07
Déposer et reposer → Chapitre sur les véhicules à partir de la semaine 18/07
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
10 -  Véhicules jusqu'à la semaine 17/07 : servomoteur de volet de recyclage d'air -V113-, à partir de la semaine 18/07 : suppression du servomoteur de volet de recyclage d'air -V113-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre
11 -  Détecteur de température dans le conduit d'entrée d'air frais -G89-
Uniquement monté sur les véhicules jusque 12.05
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Fonction : le détecteur de température pilote le volet de mélange d'air et la soufflante d'air frais en fonction de la température.
Pour le démontage, déposer le tableau de bord → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
12 -  Diffuseur d'air au plancher côté droit
Déposer et reposer → Chapitre
13 -  Soufflante d'air frais -V2- avec calculateur de soufflante d'air frais -J126-
Sur les véhicules à partir de 11.05, le calculateur de soufflante d'air frais -J126- peut être remplacé individuellement.
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer la soufflante d'air frais -V2- → Chapitre.
Déposer et reposer le calculateur de soufflante d'air frais -J126- → Chapitre.
14 -  Connecteur
15 -  Paroi de séparation d'appareil de chauffage
Déposer → Chapitre
16 -  couvercle d'obturation
Uniquement sur versions sans guidage d'air vers le diffuseur d'air dans la console centrale, à l'arrière
17 -  Filtre à poussière et à pollen
Avec filtre à charbon actif
Déposer et reposer → Chapitre
18 -  Ajutage de raccord pour guidage d'air, console centrale (en option)
Pour la dépose, il est nécessaire de déposer la console centrale → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68
19 -  Conduit d'air vers l'arrière, côté droit, débouchant au niveau du plancher
Déposer et reposer → Chapitre
20 -  Conduit d'air vers l'arrière, côté gauche, débouchant au niveau du plancher
Déposer et reposer → Chapitre
21 -  Détecteur de température d'évaporateur -G308- ou transmetteur de température de diffusion de l'évaporateur -G263-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
  Nota
L'une ou l'autre de ces deux désignations de composant apparaît suivant le logiciel. Cependant, les tâches sont les mêmes.
Déposer et reposer → Chapitre
22 -  Servomoteur de volet de mélange d'air droit -V159-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
23 -  Résistance chauffante de chauffage d'appoint -Z35-
Uniquement sur les véhicules à moteur diesel sans chauffage d'appoint à eau
Contrôler : avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur), sous Chauffage, Ventilation, Climatiseur ; Systèmes aptes à l'autodiagnostic ; Chauffage d'appoint ; Composants électriques.
Déposer et reposer sur les véhicules jusque 1K-7P015628 et 1K-7B084800 → Chapitre
Déposer et reposer sur les véhicules à partir de 1K-7P015629 et 1K-7B084801 → Chapitre
24 -  Échangeur de chaleur
Déposer et reposer → Chapitre
25 -  Servomoteur de volet central -V70-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
26 -  Diffuseur d'air au plancher côté gauche
Déposer et reposer → Chapitre
27 -  Servomoteur de volet de mélange d'air gauche -V158-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
28 -  Transmetteur de température au diffuseur d'air, au plancher, côté gauche -G261-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer → Chapitre
29 -  Servomoteur de volet de dégivrage-désembuage -V107-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre.
30 -  Appareil de chauffage et de climatisation
Déposer et reposer → Chapitre
Désassembler et réassembler → Chapitre
31 -  Transmetteur de température au diffuseur d'air au plancher, côté droit -G262-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer → Chapitre
32 -  Diffuseur d'air latéral gauche
33 -  Transmetteur de température au diffuseur d'air gauche -G150-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
