Revue Technique Automobile Volkswagen Golf 5: Transmetteur de niveau de lave-glace/niveau d'eau -G33- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Lave-glace avant / Transmetteur de niveau de lave-glace/niveau d'eau -G33- : dépose et repose

  Nota
Suivant l'équipement, l'emplacement de montage du transmetteur de niveau de lave-glace/niveau d'eau -G33- peut légèrement différer de celui représenté sur les figures. La dépose s'effectue de manière analogue.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le bouclier de pare-chocs avant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.

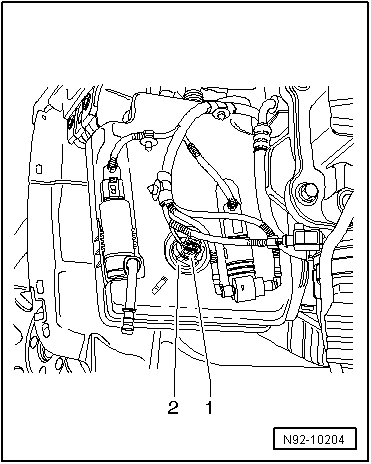

-  Débrancher le connecteur -1- du transmetteur de niveau de lave-glace/niveau d'eau -G33-.
-  Extraire le transmetteur de niveau de lave-glace/niveau d'eau -G33--2- de son joint en caoutchouc.
-  Si nécessaire, récupérer dans un récipient approprié le liquide qui s'écoule.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Une fois les travaux de montage terminés, purger le lave-projecteurs → Chapitre.
