Revue Technique Automobile Volkswagen Golf 5: Essuie-glace sans articulation : dépose et repose
 Nota
| Lors du montage, ne pas intervertir le balai d'essuie-glace
du conducteur et celui du passager avant. |
| Les essuie-glaces sans articulation sont très souples. Pour
soulever les balais d'essuie-glace du pare-brise, ne les saisir
qu'au niveau de la fixation de balai d'essuie-glace. |
| Pour déposer les balais d'essuie-glace, il faut amener les
bras d'essuie-glace en " position de maintenance/d'hiver ". Pour
activer la " position de maintenance/d'hiver ", amener le levier
d'essuie-glace en position " balayage aller-retour " dans les
10 secondes qui suivent la coupure du contact d'allumage. |
| - |
Mettre les bras d'essuie-glace en " position de maintenance/d'hiver
" en amenant le levier d'essuie-glace en position " balayage
aller-retour " dans les 10 secondes qui suivent la coupure du
contact d'allumage. |
| - |
Rabattre le bras d'essuie-glace vers le haut. |
|
|
|
| - |

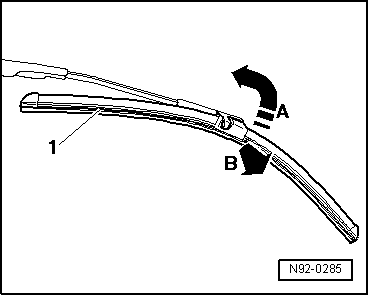

Tourner le balai d'essuie-glace -1-
sur le bras d'essuie-glace jusqu'en butée
-flèche A-. |
| - |
Détacher le balai d'essuie-glace -1-
de l'axe du bras d'essuie-glace -flèche B-. |
| - |
Enfiler le balai d'essuie-glace sur l'axe du bras d'essuie-glace. |
| - |
Tourner le balai d'essuie-glace sur l'axe du bras d'essuie-glace
jusqu'en butée. |
| - |
Rabattre le bras d'essuie-glace avec précaution sur la glace
avant. |
|
|
|
Raclette d'essuie-glace : dépose et repose, essuie-glace sans articulation
(fabricant : Bosch)
Prudence !
| Il n'existe que des raclettes d'essuie-glace pour
essuie-glace sans articulation du fabricant Bosch. |
| Les raclettes de remplacement ne conviennent pas
dans le cas d'autres fabricants et peuvent conduire à un
mauvais balayage. |
|
Nota
| Tenir compte à cet effet du chapitre "Balais
d'essuie-glace sans articulation : caractéristiques distinctives"
figurant dans le Manuel de Réparation " Équipement électrique -
Informations générales ". Pour des raisons techniques, un lien
vers ce Manuel de Réparation n'est pas possible pour l'instant.
Sélectionner manuellement le Manuel de Réparation " Équipement
électrique - Informations générales " dans ELSA. |
| - |
Déposer le balai d'essuie-glace sans articulation
→ Chapitre. |
| - |
Contrôler de quel côté il n'est pas possible de faire
coulisser la raclette d'essuie-glace dans le guide. |
|
|
|
| - |

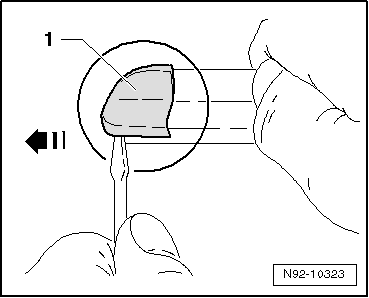

Extraire la capuchon -1- en
faisant levier avec précaution du côté où il n'est pas possible
de faire coulisser la raclette d'essuie-glace dans le guide. |
|
|
|
| - |

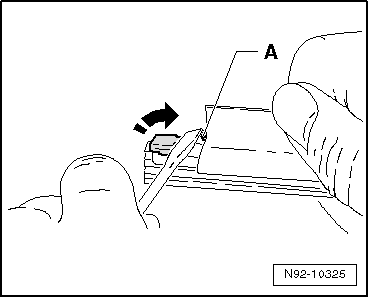

Ouvrir l'arrêtoir de raclette d'essuie-glace
-A- en le pliant à l'aide d'un
tournevis approprié. |
| - |
Remplacer maintenant la raclette d'essuie-glace. |
Nota
| Veiller au bon positionnement de la raclette d'essuie-glace
dans les guides du balai d'essuie-glace. |
|
|
|
| - |

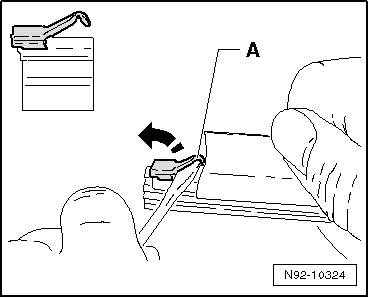

Abaisser de nouveau l'arrêt de raclette d'essuie-glace
-A- Ã l'aide d'un tournevis
approprié jusqu'à ce qu'il ne soit plus possible de faire
coulisser la raclette d'essuie-glace dans le guide. |
|
|
|
| - |

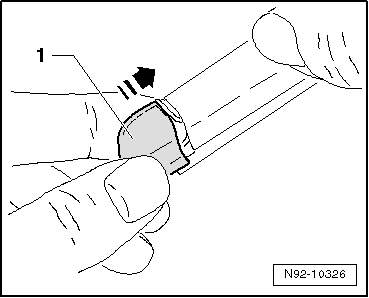

Poser le nouveau capuchon -1-,
puis contrôler le bon positionnement. |
| - |
Reposer l'essuie-glace
→ Chapitre. |
| - |
Contrôler le parfait fonctionnement du balai d'essuie-glace. |
|
|
|
