Revue Technique Automobile Volkswagen Golf 5: Transmetteur d'assiette : remplacement dans le véhicule

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Bras transversal et biellette de direction : vue d'ensemble du montage (transmission intégrale, berceau en acier et porte-fusée en aluminium) / Transmetteur d'assiette : remplacement dans le véhicule

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

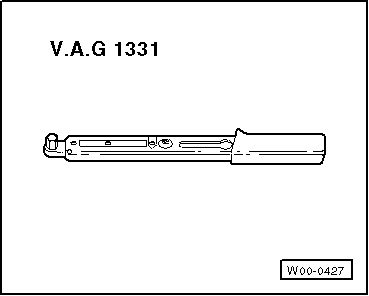

Clé dynamométrique -V.A.G 1331-
Dépose

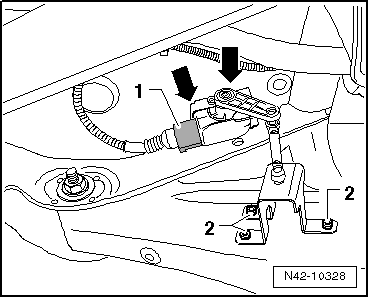

Débrancher le connecteur -1-.
Dévisser les vis -2- du bras transversal inférieur.
Dévisser les vis -flèches- du berceau.
Extraire le transmetteur d'assiette arrière gauche -G76-.
Repose
La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :
Le levier du transmetteur d'assiette arrière gauche -G76- doit être orienté vers l'extérieur du véhicule.
Après le remplacement, effectuer un réglage de base des projecteurs → Système de diagnostic embarqué, de métrologie et d'information VAS 5051 dans la fonction "Assistant de dépannage".

Couples de serrage
Composant Couple de serrage
Transmetteur d'assiette arrière gauche -G76- sur bras transversal inférieur et berceau 5 Nm
Transmetteur d'assiette arrière gauche -G76- : vue d'ensemble
  Nota Le transmetteur d'assiette est livré comme pièce de rechange seulement sous forme d'ensemble complet comprenant la biellette de barre stabilisatrice et deux tôles ...
