Revue Technique Automobile Volkswagen Golf 5: Bras transversal et biellette de direction : vue d'ensemble du montage (transmission intégrale, berceau en acier et porte-fusée en aluminium)

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Bras transversal et biellette de direction : vue d'ensemble du montage (transmission intégrale, berceau en acier et porte-fusée en aluminium)

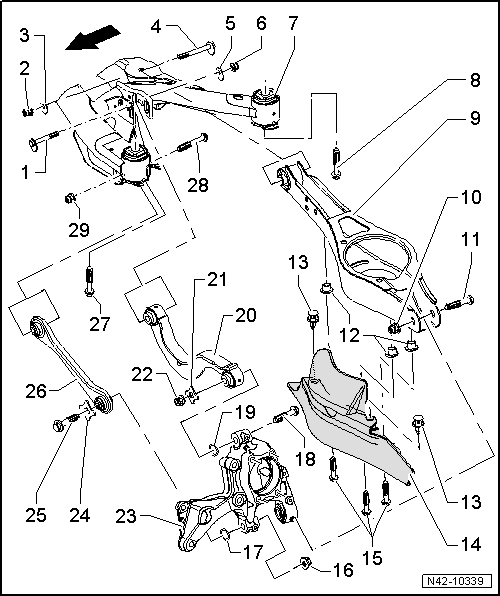

La -flèche- indique le sens de la marche.

1 -  Vis à excentrique
Après le desserrage, effectuer un contrôle de géométrie → Chapitre
Ne pas tourner de plus de 90 vers la gauche ou vers la droite (c'est-à-dire possibilité de réglage minimal à maximal).
2 -  Écrou
M12 x 1,5
95 Nm
Autoserreur
Peut être desserré et resserré 5 fois au maximum pour des travaux de réglage
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide → Chapitre
3 -  Rondelle à excentrique
Alésage intérieur avec ergot
4 -  Vis à excentrique
Après le desserrage, effectuer un contrôle de géométrie → Chapitre
Ne pas tourner de plus de 90 vers la gauche ou vers la droite (c'est-à-dire possibilité de réglage minimal à maximal).
5 -  Rondelle à excentrique
Alésage intérieur avec ergot
6 -  Écrou
M12 x 1,5
95 Nm
Autoserreur
Peut être desserré et resserré 5 fois au maximum pour des travaux de réglage
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide → Chapitre
  Nota
Pour serrer l'écrou, régler la clé dynamométrique -V.A.G 1332- à 80 Nm.
Ce couple de serrage s'applique uniquement en liaison avec la clé à douille, ouverture 18 -T10179-.
7 -  Berceau
8 -  Vis
M12 x 1,5 x 125
90 Nm et serrage angulaire de 90
Remplacer après chaque démontage
9 -  Bras transversal inférieur
Déposer et reposer → Chapitre
10 -  Écrou
90 Nm et serrage angulaire de 90
Autoserreur
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide → Chapitre
11 -  Vis
M12 x 1,5 x 75
Remplacer après chaque démontage
12 -  Rivet fileté
M6
13 -  Rivet expansible
14 -  Protection antigravillons
15 -  Vis six pans
M6 x 12
8 Nm
16 -  Écrou
Autoserreur
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide → Chapitre
17 -  Rondelle
18 -  Vis
M14 x 1,5 x 115
130 Nm et serrage angulaire de 90
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide → Chapitre
19 -  Rondelle
20 -  Bras transversal supérieur
Déposer et reposer → Chapitre
21 -  Rondelle
22 -  Écrou
Autoserreur
Remplacer après chaque démontage
23 -  Porte-fusée
Déposer et reposer → Chapitre
Un montage mixte avec un porte-fusée en acier moulé est autorisé → Catalogue électronique de pièces de rechange " ETKA ".
24 -  Rondelle
25 -  Vis
M14 x 1,5 x 115
130 Nm et serrage angulaire de 90
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide → Chapitre
26 -  Biellette de direction
Différentes versions
Fermée dans le sens de la marche (biellettes de direction droite et gauche différentes)
Ouverte par le bas (biellettes de direction droite et gauche identiques)
Un montage mixte est permis.
Appariement → Catalogue électronique de pièces de rechange " ETKA "
Déposer et reposer → Chapitre
27 -  Vis
M12 x 1,5 x 125
90 Nm et serrage angulaire de 90
Remplacer après chaque démontage
28 -  Vis
M12 x 1,5 x 95
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide → Chapitre
29 -  Écrou
90 Nm et serrage angulaire de 90
Autoserreur
Remplacer après chaque démontage
