Revue Technique Automobile Volkswagen Golf 5: Sac gonflable de genou : dépose et repose (Golf 2009 â–º)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Sac gonflable / Sac gonflable de genou : dépose et repose (Golf 2009 â–º)

  Nota
L'emplacement de montage de sac gonflable de genou se situe au-dessus du pédalier.
Dépose
ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
-  Mettre le contact d'allumage.
-  Déconnecter la batterie → Ã‰quipement électrique; Groupe de rép.27.

ATTENTION !   ATTENTION !
Les décharges électrostatiques risquent d'entraîner le déclenchement inopiné du sac gonflable. Avant de débrancher les câbles d'allumage et de masse, le mécanicien doit donc se décharger de son électricité statique. À cet effet, il doit par ex. toucher brièvement la carrosserie ou la gâche de serrure de porte.
-  Débrancher le connecteur du sac gonflable de genou.
  Nota
Le connecteur se trouve du côté tunnel dans le sens de la marche, côté avant.

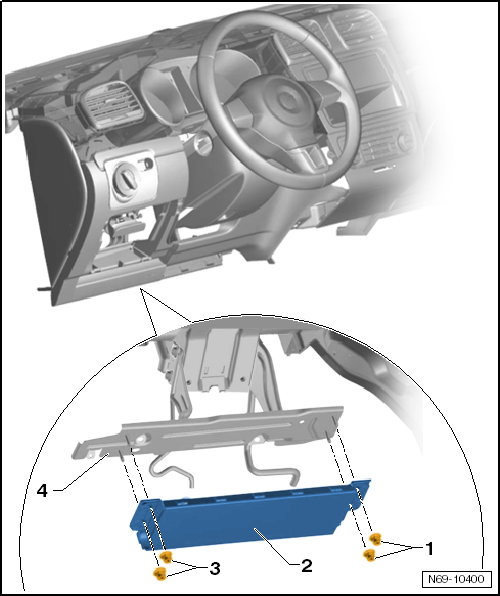

-  Dévisser de chaque côté les deux écrous -1- et -3- (9 Nm).
-  Enlever le sac gonflable de genou -2- du support -4-.




Repose
-  La repose s'effectue dans l'ordre inverse de la dépose.
ATTENTION !   ATTENTION !
Veiller à ce que la fiche de sac gonflable s'encliquette de façon audible !
-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie du véhicule → Ã‰quipement électrique; Groupe de rép.27.
