Revue Technique Automobile Volkswagen Golf 5: Bras transversal supérieur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Bras transversal et biellette de direction : vue d'ensemble du montage (transmission intégrale, berceau en acier et porte-fusée en aluminium) / Bras transversal supérieur : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1332-
Dépose
-  Déposer la roue.
-  Déposer le ressort hélicoïdal → Chapitre.

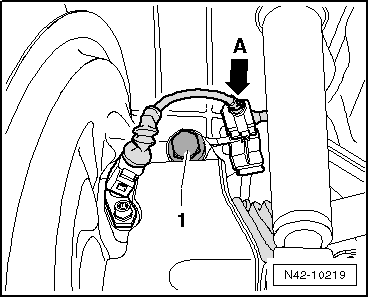

-  Décrocher du bras transversal supérieur le câble -flèche A- de capteur de vitesse.
-  Dévisser la vis -1-.

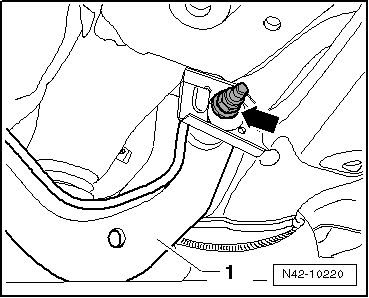

-  Repérer, par ex. au crayon-feutre, la position de la vis à excentrique -flèche- par rapport au berceau.
-  Dévisser la vis -flèche-.
-  Retirer le bras transversal supérieur -1-.
Repose
-  Mettre en place le bras transversal supérieur sur le véhicule et serrer les vis à la main.
Les vis du bras transversal ne peuvent être vissées que lorsque la cote " a " est atteinte → fig. !

-  Visser le bras transversal supérieur -1- sur le berceau et serrer l'écrou neuf -flèche-.
-  Tenir compte du repère effectué sur la vis à excentrique -flèche- par rapport au berceau.

-  Visser la vis -1- du bras transversal supérieur.
  Nota
Veiller à ce qu'une rondelle soit posée entre la vis et le porte-fusée.
-  Raccrocher le câble -flèche A- de capteur de vitesse sur le bras transversal supérieur.
-  Reposer le ressort hélicoïdal → Chapitre.
-  Reposer la roue et la serrer → Chapitre.
-  Effectuer un contrôle de géométrie → Chapitre.

Couples de serrage
Composant Couple de serrage
Bras transversal supérieur sur porte-fusée
Utiliser une vis et un écrou neufs.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
130 Nm et serrage angulaire de 90
Bras transversal supérieur sur berceau
Utiliser un écrou neuf
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
95 Nm
Pour serrer l'écrou, régler la clé dynamométrique -V.A.G 1332- à 80 Nm.
S'applique uniquement en liaison avec la clé à douille, ouverture 18 -T10179-.
