Revue Technique Automobile Volkswagen Golf 5: Support de sac gonflable de genou  : dépose et repose (Golf 2009 â–º) véhicule avec direction à gauche

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Sac gonflable / Support de sac gonflable de genou  : dépose et repose (Golf 2009 â–º) véhicule avec direction à gauche

Dépose
ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
-  Mettre le contact d'allumage.
-  Déconnecter la batterie → Ã‰quipement électrique; Groupe de rép.27.
-  Déposer le sac gonflable de genou (Golf 2009 â–º) → Chapitre
-  Déposer le cache latéral de tableau de bord, côté conducteur → Chapitre
-  Enfoncer la commande rotative d'éclairage en avant, la tourner vers la droite jusqu'à la verticale, l'extraire et débrancher le câblage.
-  Détacher du tableau de bord le couvre-joint du revêtement de colonne de direction → Chapitre. Il n'est pas nécessaire de procéder au démontage complet du revêtement de colonne de direction.
-  Déposer le porte-instruments → Ã‰quipement électrique; Groupe de rép.90. Il n'est pas nécessaire de débrancher le câblage.
-  Déposer l'écran gauche côté conducteur → Chapitre.
-  Déposer l'écran central de tableau de bord (Golf 2009 â–º) → Chapitre
-  Déposer l'écran, unité de commande de climatisation/unité de commande de chauffage (Golf 2009 â–º) → Chapitre
-  Déposer le cache central (Golf 2009 â–º) → Chapitre
Véhicules à boîte automatique
-  Détacher le soufflet de levier de vitesses du cache → Groupe de rép.37.
Véhicules avec boîte mécanique et boîte à double embrayage
-  Détacher le soufflet de levier de vitesses du cache → Groupe de rép.34.
-
-  Déposer le cache de la console centrale (il n'est pas nécessaire de démonter la console centrale dans son intégralité) :
Modèle de base → Chapitre.
Modèle Highline → Chapitre.
-  Déposer l'écran droit côté conducteur → Chapitre.
-  Déposer le diffuseur d'air au plancher côté conducteur  → Chauffage, climatiseur; Groupe de rép.80.

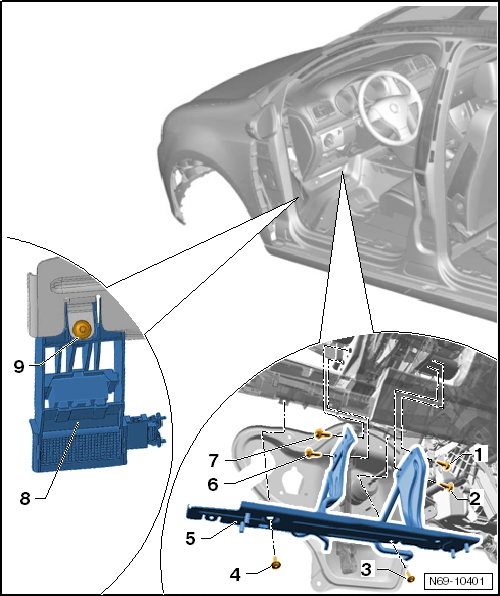

-  Dévisser la vis -9- (1,5 Nm) et retirer le support -8-.
-  Dévisser les vis -3- et -4- (1,5 Nm).
-  Dévisser les vis -1-, -2-, -6- et -7- et retirer le support -5-.

Repose
ATTENTION !   ATTENTION !
Si un support de sac gonflable de genou est remplacé, il est nécessaire d'enlever la peinture au niveau du goujon ainsi que sur les surfaces d'appui de la traverse. Ceci est impérativement nécessaire pour garantir un parfait raccord de la masse !

Prudence !   Prudence !
Afin de garantir un montage impeccable, il faut respectivement poser les vis dans l'ordre -2-, -6-, -1- et -7- !
-  Visser le support de sac gonflable de genou avec les vis -2-, -6-, -1- et -7- (9 Nm).
-  La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
