Dépose

  Nota
La régulation se compose de deux boîtiers pouvant être dissociés. Avant de procéder à la dépose de la régulation, amener les commandes rotatives dans les positions suivantes :
Régulateur de chauffage sur " air froid "
Soufflante sur " 0 "
Flux d'air dirigé sur " plancher "
Déposer l'autoradio → Équipement électrique; Groupe de rép.91.

Sur les véhicules sans autoradio, déposer l'écran situé au centre du tableau de bord → Carrosserie-Travaux de montage à l'intérieur; Groupe de rép.68.

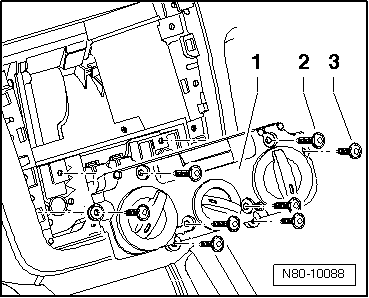

Dévisser les vis -2- (4,2 x 45) et -3- (4,2 x 16) et retirer le dispositif de régulation -1- de la console centrale.

Couple de serrage des vis -2- et -3- : 1,5 +- 0,2 Nm.

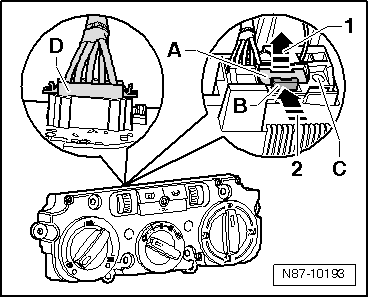

Déverrouiller le connecteur -A- en tirant dans le sens de la flèche -1-.
Pousser le verrouillage de la fiche B- vers la fiche -flèche 2- et débrancher la fiche -C-.
Détacher le verrouillage de la fiche D- et débrancher la fiche -D-.
  Nota
La figure représente la version " Climatic ". La manière de procéder pour déverrouiller les fiches est identique pour les deux versions.


Repose

La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors veiller à ce que les commandes rotatives se trouvent dans la même position qu'à la dépose.
