Revue Technique Automobile Volkswagen Golf 5: Autoradios et systèmes intégrés d'autoradio et de navigation : dépose et repose, Golf berline

Revue Technique Automobile Volkswagen Golf 5 / Communication / Autoradios et systèmes intégrés d'autoradio et de navigation : généralités / Autoradios et systèmes intégrés d'autoradio et de navigation : dépose et repose, Golf berline

Outils spéciaux, appareils de contrôle, de mesure et matériel nécessaires

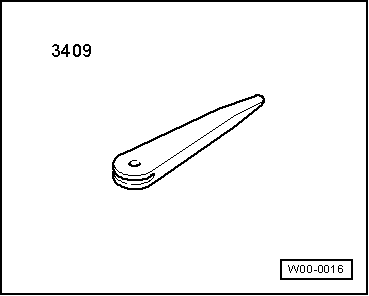

Coin de démontage -3409-

Dépose :
  Nota
Lors des opérations de pose et de dépose, consulter les chapitres consacrés aux différents appareils.
Autoradio " RCD 300 ", → Chapitre
Autoradio " RCD 310 ", → Chapitre
Autoradio " RCD 500 ", → Chapitre
Autoradio " RCD 510 ", → Chapitre
Autoradio " Équipement Sound System Premium ", → Chapitre
Système intégré d'autoradio et de navigation " RNS 300 " → Chapitre
Système intégré d'autoradio et de navigation " RNS MFD 2 et DVD ", → Chapitre
Système intégré d'autoradio et de navigation " RNS MFD 2 et DVD " pour véhicules destinés aux USA et au Canada, → Chapitre
Système intégré d'autoradio et de navigation " RNS 510 " → Chapitre
  Nota

Avant de débuter les travaux de montage, exécuter les points suivants :
-  Retirer les CD restés éventuellement dans le lecteur → Notice d'Utilisation.
-  Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
Effectuer à présent les opérations suivantes :
-  Retirer le cache supérieur avec les diffuseurs d'air du centre du tableau de bord jusqu'à ce que les vis du cache de radio situées dessous apparaissent → Carrosserie - Travaux de montage; Groupe de rép.68.

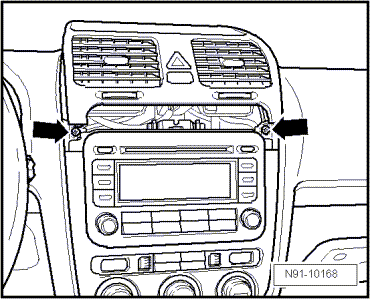

-  Dévisser les vis -flèches-.

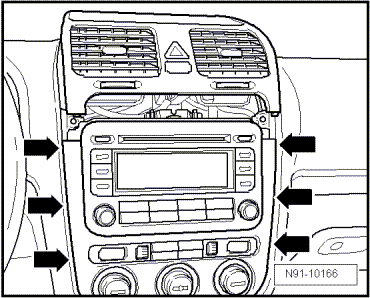

-  À l'aide de la cale de démontage -3409-, extraire avec précaution le cache de la console centrale en faisant levier au niveau des -flèches-, puis le retirer.

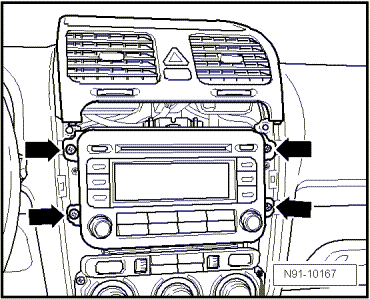

-  Dévisser les vis -flèches- de l'autoradio.
-  Retirer l'autoradio de la baie de montage jusqu'à ce que les connecteurs situés à l'arrière de l'autoradio soient accessibles.

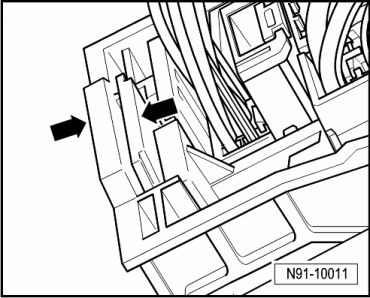

-  Comprimer le blocage de connecteur dans le sens des -flèches-.

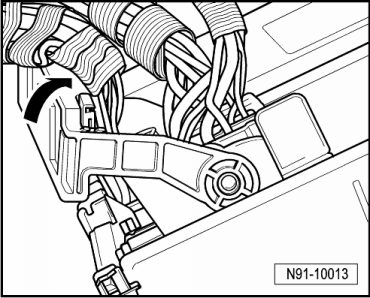

-  Faire pivoter l'étrier de verrouillage vers le haut dans le sens de la -flèche-, puis débrancher le connecteur.

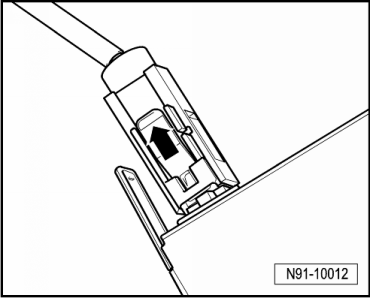

-  Déverrouiller puis débrancher les connecteurs -flèche- des raccords d'antenne.


Repose

-  Brancher les connecteurs sur l'autoradio et les verrouiller.
-  Insérer l'autoradio tout droit dans le tableau de bord.
  Nota
En engageant l'autoradio, n'appuyer en aucun cas sur l'afficheur ou sur les touches de commande, cela risquerait d'endommager l'autoradio.

-  Fixer l'autoradio avec les 4 vis -flèches-.
-  Reposer le cache de console centrale.
-  Vérifier le codage de l'autoradio et recoder ce dernier le cas échéant.
Codage de l'autoradio ⇒ Autoradio : adaptation des composants → Chapitre


Dépannage

Le système d'autoradio est doté de l'autodiagnostic.
Pour le dépannage, utiliser la fonction " Assistant de dépannage " du système de diagnostic embarqué, de métrologie et d'information -VAS 5051- ou du système de diagnostic embarqué et d'information Service -VAS 5052-.
