Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

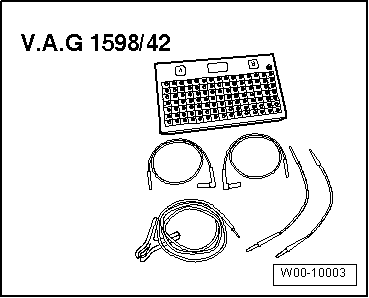

Boîtier de contrôle -V.A.G 1598/42-

Câble adaptateur -V.A.G 1598/47-
Gabarit -1598/47-2-
Le connecteur à 16 pôles est libre.

Connecteur à 5 pôles, dans le schéma de parcours de courant : T5
1 -  Vitesse de soufflante 3
2 -  Vitesse de soufflante 2
3 -  Vitesse de soufflante 1
4 -  Vitesse de soufflante 4
5 -  Borne X et selon l'équipement du véhiculerelais de chauffage stationnaire -J485-

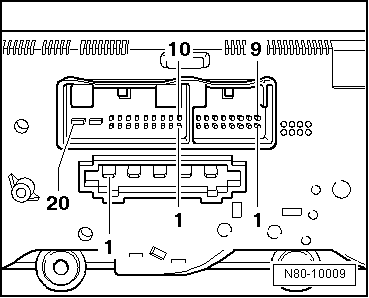

Connecteur à 20 pôles, dans le schéma de parcours de courant : T20c
3 -  Servomoteur de volet d'air frais et de recyclage d'air V154-
6 -  Servomoteur de volet d'air frais et de recyclage d'air V154-
7 -  Calculateur de chauffage d'appoint à air -J604-
8 -  Glace arrière
11 -  Calculateur de chauffage du siège du conducteur -J131-
15 -  Calculateur de chauffage du siège du passager avant -J132-
16 -  Borne 75 de chauffage de siège (équipement optionnel)
18 -  Borne 30
19 -  Borne 15
20 -  Borne 31

Régulation d'air chaud et d'air frais : dépose et repose
Dépose   Nota La régulation se compose de deux boîtiers pouvant être dissociés. Avant de procéder à la dépose de la régulation, amener les comm ...

Arbre flexible de répartition d'air : dépose et repose
Dépose -  Déposer l'autoradio → Équipement électrique; Groupe de rép.91. -  Sur les véhicules sans autoradio ...
