Revue Technique Automobile Volkswagen Golf 5: Diffuseurs d'air : dépose
 Nota
| Les opérations de dépose et de repose des diffuseurs d'air
arrière (dans l'accoudoir) sont décrites dans ELSA sous
Carrosserie-Travaux de montage à l'intérieur
→ Carrosserie-Travaux de montage à l'intérieur; Groupe de rép.68
Console centrale, modèle Highline : dépose et repose. |
|
|
|
Diffuseurs d'air centraux : dépose
| - |

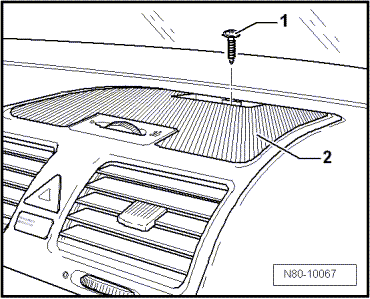

Sur les véhicules dotés d'un rangement dans le diffuseur
d'air central, il faut retirer le tapis en caoutchouc pour
pouvoir accéder à la vis -1-. |
|
|
|
| - |
Sur les véhicules avec Climatronic, il faut déposer au
préalable le capteur d'ensoleillement -G107- ou le capteur
d'ensoleillement 2 -G134-
→ Chapitre. |
|
|
|
| - |
Retirer le cache -2- (uniquement
sur les véhicules avec Climatronic). |
| - |

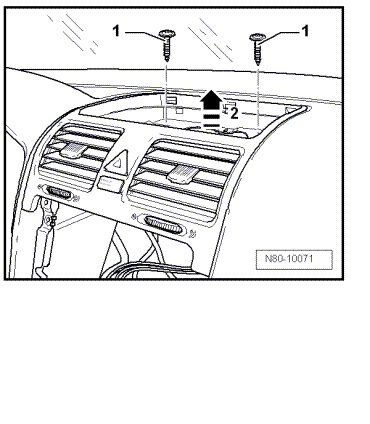

Dévisser les vis de fixation -1-. |
Nota
| Sur les versions avec vide-poches intégré au tableau de bord,
les vis sont situées sous un tapis de fond de rangement. |
| - |
Retirer le vide-poches du tableau de bord. |
| - |
Retirer le diffuseur d'air central -2-
par le haut -flèche-. |
| - |
Débrancher les connecteurs des diffuseurs d'air centraux. |
|
|
|
La repose s'effectue dans l'ordre inverse de la dépose.
Diffuseur d'air droit ou gauche : dépose
Nota
| La procédure de dépose des diffuseurs d'air est identique
des deux côtés. |
| Pour éviter d'endommager le tableau de bord, intercaler un
support lors de l'extraction en faisant levier. |
|
Dépose
| - |

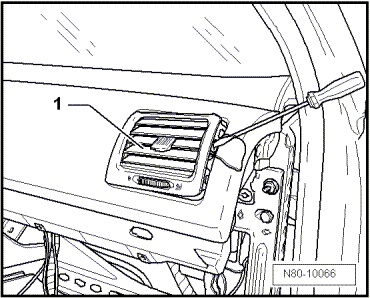

Extraire le diffuseur d'air -1-
en faisant levier avec un outil adéquat. |
| - |
Débrancher le connecteur au niveau du diffuseur d'air. |
|
|
|
Repose
La repose s'effectue dans l'ordre inverse de la dépose.
Conduits d'air droit et gauche vers l'arrière débouchant au niveau du
plancher : dépose et repose
Nota
| La procédure de dépose des conduits d'air vers l'arrière est
identique des deux côtés. |
| - |
Déposer le siège du passager avant ou du conducteur
→ Carrosserie - Travaux de montage à l'intérieur; Groupe de
rép.72. |
|
|
|
| - |
Déposer la console centrale
→ Carrosserie - Travaux de montage à l'intérieur; Groupe de
rép.68. |
| - |

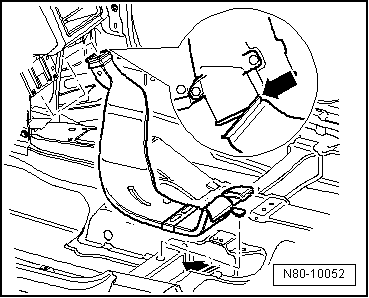

Soulever le revêtement de plancher, puis déclipser du
soubassement le conduit d'air vers l'arrière et le désolidariser
de l'appareil de chauffage. |
|
|
|
| La repose s'effectue dans l'ordre inverse de la dépose. |
Nota
| Lors de la repose du conduit d'air vers l'arrière, il faut
veiller à l'emboîter d'abord sur l'appareil de chauffageflèche-, puis à le clipser dans le
soubassement. |
|
|
|
Diffuseur d'air au plancher côté droit : dépose
| - |
Déposer la boîte à gants
→ Carrosserie - Travaux de montage à l'intérieur; Groupe de
rép.68. |
| - |

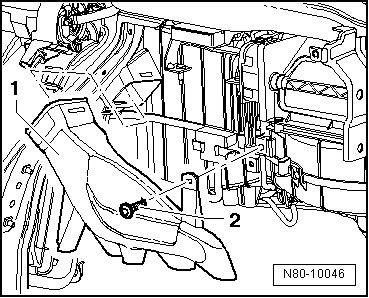

Dévisser la vis de fixation -2-
(1,5 +- 0,2 Nm), puis retirer le diffuseur d'air au plancher
droit -1-. |
|
|
|
| La repose s'effectue dans l'ordre inverse de la dépose. |
Nota
| Sur les véhicules équipés d'une réfrigération de boîte Ã
gants, il faut veiller à positionner correctement la durite de
liquide de refroidissement. |
|
|
|
Diffuseur d'air au plancher côté gauche : dépose
| - |
Déposer le cache au plancher côté conducteur
→ Carrosserie - Travaux de montage à l'intérieur; Groupe de
rép.68. |
| - |

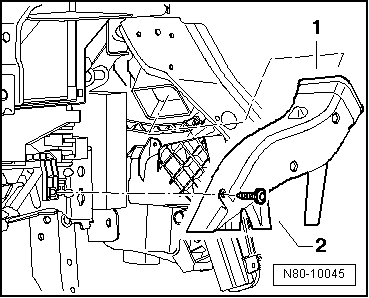

Dévisser la vis de fixation -2-
(1,5 +- 0,2 Nm), puis retirer le diffuseur d'air au plancher
gauche -1-. |
|
|
|
La repose s'effectue dans l'ordre inverse de la dépose.
Dépose
-
Dévisser les vis en plastique -2-
et retirer la paroi de séparation -1-.
-
...
Dépose
Nota
La régulation se compose de deux boîtiers pouvant être
dissociés. Avant de procéder à la dépose de la régulation,
amener les comm ...
