Revue Technique Automobile Volkswagen Golf 5: Pompe à huile : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Graissage moteur / Pompe à huile : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

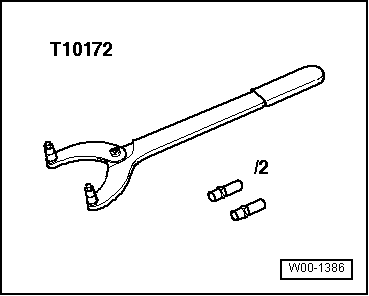

Contre-appui -T10172/1-
Dépose
-  Déposer le carter d'huile → Chapitre.

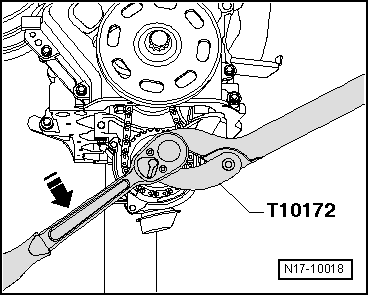

-  Maintenir le pignon de chaîne de la pompe à huile avec le contre-appui -T10172/1-.

-  Desserrer la vis de fixation du pignon de chaîne.
  Nota
Ne pas encore dévisser la vis.

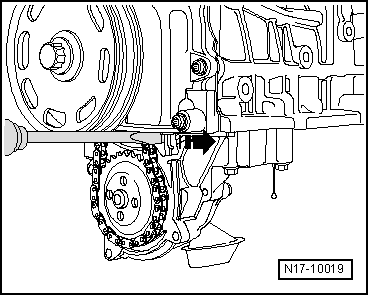

-  Pousser le tendeur de chaîne dans le sens de la flèche en utilisant un tournevis.
-  Dévisser la vis de fixation du pignon de chaîne.
-  Retirer le pignon de chaîne de la pompe à huile et de la chaîne.

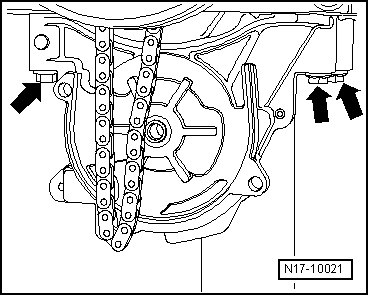

-  Desserrer les vis de fixation de la pompe à huile -flèches- et les dévisser.
-  Retirer la pompe à huile du bloc-cylindres.
Repose
Avant la repose, remplir d'huile-moteur la pompe à huile.

-  Pousser le tendeur de chaîne dans le sens de la flèche en utilisant un tournevis.
-  Mettre en place le pignon de chaîne dans la chaîne et sur l'arbre de la pompe à huile.

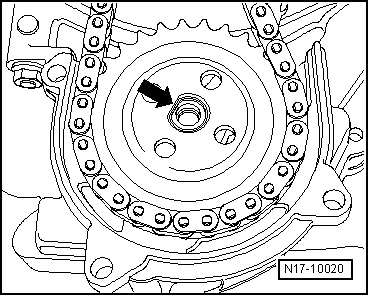

-  Veiller au bon positionnement du pignon de chaîne sur l'arbre de la pompe à huile -flèche-.
-  Visser la vis de fixation neuve du pignon de chaîne.
-  Maintenir le pignon de chaîne avec le contre-appui -T10172/1-.

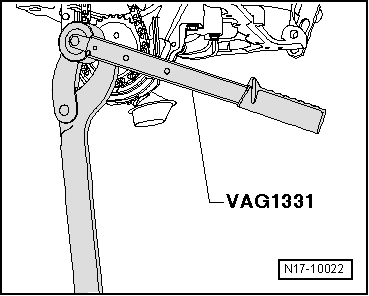

-  Mettre en place la clé dynamométrique (5 à 50 Nm) -V.A.G. 1331- comme indiqué sur la figure.
-  Serrer la vis de fixation à 20 Nm + serrage angulaire de 90.
-  Reposer le carter d'huile → Chapitre.
