Revue Technique Automobile Volkswagen Golf 5: Carter d'huile : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Graissage moteur / Carter d'huile : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

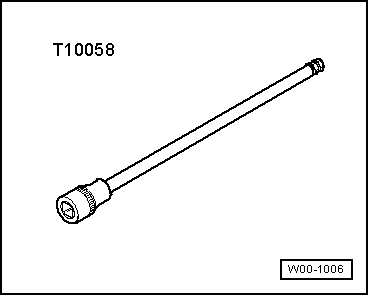

Douille -T10058-

Clé dynamométrique (5 à 50 Nm) -V.A.G 1331-
Perceuse équipée d'un embout brosse en matière plastique
Grattoir plat
Lunettes de protection
Produit d'étanchéité aux silicones D 176 600 A1
Dépose
-  Déposer le carénage sous moteur.
-  Dévisser le tuyau d'échappement du collecteur d'échappement → Chapitre

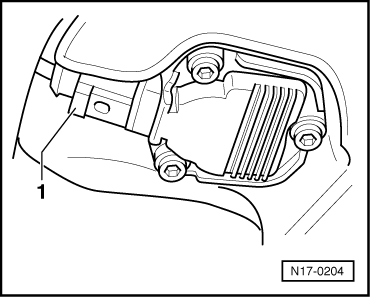

-  Débrancher la fiche à 3 raccords du transmetteur de niveau et de température d'huile -G266--1-.
-  Vidanger l'huile-moteur.
-  Dévisser le carter d'huile étanché par un joint liquide.
-  Retirer le carter d'huile. Si nécessaire, détacher le carter d'huile en appliquant de légers coups de maillet caoutchouc.
-  Éliminer les résidus de produit d'étanchéité sur le bloc-cylindres avec un grattoir plat.

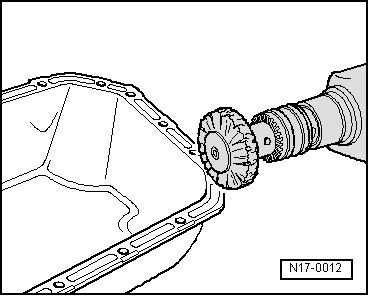

-  Enlever du carter d'huile les restes de produit d'étanchéité à l'aide d'une brosse rotative, par ex. avec une perceuse équipée d'un embout brosse en matière plastique (porter des lunettes de protection).
-  Nettoyer les surfaces d'étanchéité. Elles doivent être exemptes d'huile et de graisse.
Repose
  Nota
Tenir compte de la date de conservation du produit d'étanchéité.
Le carter d'huile doit être reposé dans un délai de 5 minutes après l'application du produit d'étanchéité aux silicones.
Le carter d'huile peut être mis en place plus facilement et plus sûrement en introduisant deux goupilles filetées M6 dans le flasque du bloc-cylindres pour le guidage.

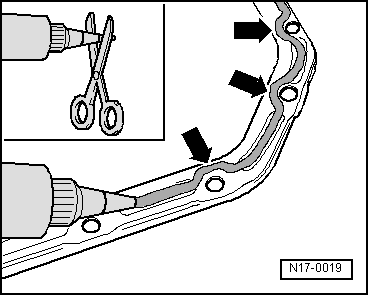

-  Tailler la buse du tube au niveau du repère avant (Ø de la buse env. 3 mm).
-  Appliquer le produit d'étanchéité aux silicones sur la surface d'étanchéité propre, comme représenté sur la figure. Le cordon de produit d'étanchéité doit :
avoir une épaisseur de 2 à 3 mm
contourner de l'intérieur les alésages des vis -flèches-
  Nota
Le cordon de produit d'étanchéité ne doit pas être plus épais, car dans le cas contraire, du produit d'étanchéité excédentaire risque d'accéder au carter d'huile et d'obstruer le tamis dans le tuyau d'aspiration d'huile.
-  Mettre en place le carter d'huile immédiatement et serrer légèrement toutes les vis de fixation du carter d'huile.
-  Serrer à 13 Nm les vis de fixation du carter d'huile.
  Nota
Après le montage du carter d'huile, le produit d'étanchéité doit sécher pendant env. 30 minutes. Respecter ce délai avant de faire l'appoint d'huile-moteur.
