Poignées de maintien (au pavillon) : dépose et repose

  Nota

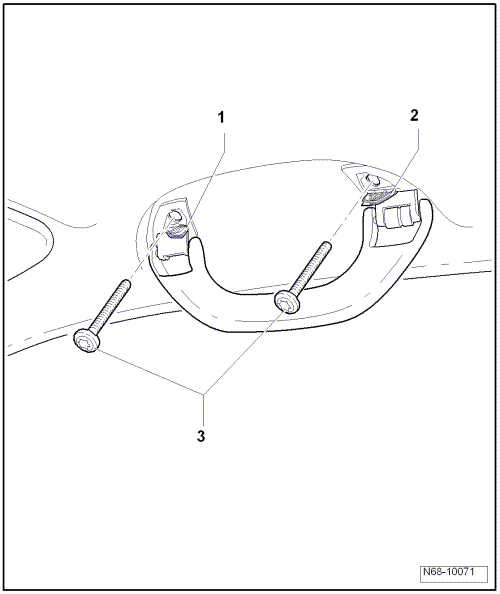

La figure représente la poignée de maintien avant droite ; la dépose et la repose des autres poignées de maintien s'effectuent de façon identique.


Dépose

Abaisser la poignée de maintien et ouvrir chacun des deux caches -1- et -2- à l'aide d'un petit tournevis.
Dévisser les deux vis -3- (2 Nm) et retirer la poignée de maintien.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
