Revue Technique Automobile Volkswagen Golf 5: Module d'accélérateur : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Alimentation, accélér, commande / Régulation électronique de puissance du moteur ; accélérateur électrique (Golf, Golf Plus, Passat, Eos) / Module d'accélérateur : vue d'ensemble du montage

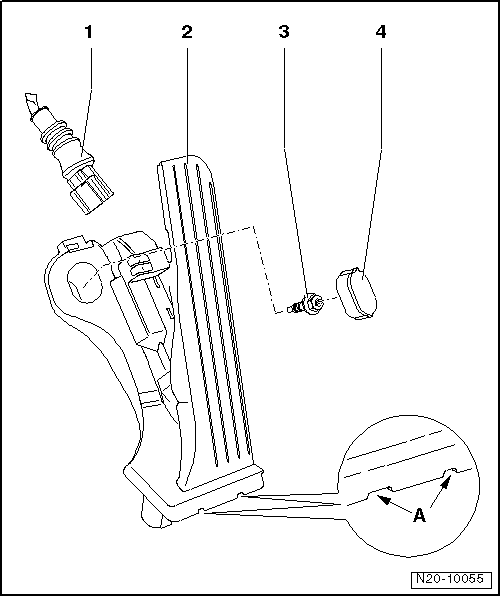

1 -  Fiche
Noire, à 6 raccords
2 -  Transmetteur de position de l'accélérateur -G79- et transmetteur 2 de position de l'accélérateur -G185-
Non réglable
Le transmetteur de position de l'accélérateur transmet l'accélération, ou la décélération, souhaitée par le conducteur au calculateur du moteur.
-A- Ouvertures pour l'outil de déverrouillage
Déposer et reposer → Chapitre
3 -  10 Nm
4 -  Capuchon
