Revue Technique Automobile Volkswagen Golf 5: Module d'accélérateur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Alimentation, accélér, commande / Régulation électronique de puissance du moteur ; accélérateur électrique (Golf, Golf Plus, Passat, Eos) / Module d'accélérateur : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

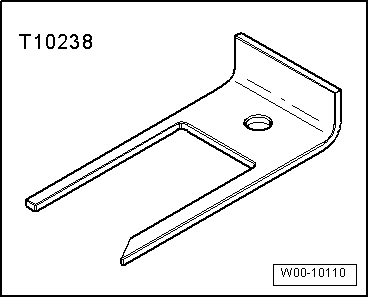

Véhicules avec direction à gauche : outil de déverrouillage -T10238-

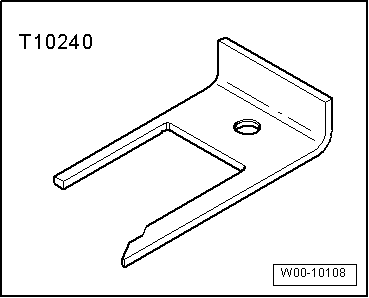

Véhicules avec direction à droite : outil de déverrouillage -T10240-

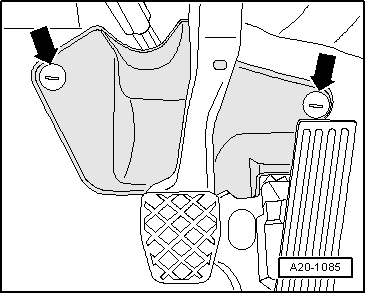

-  Déposer le cache de la colonne de direction -flèches-.
-  Extraire le capuchon → Repère en faisant levier avec un tournevis.
-  Dévisser la vis de fixation → Repère.

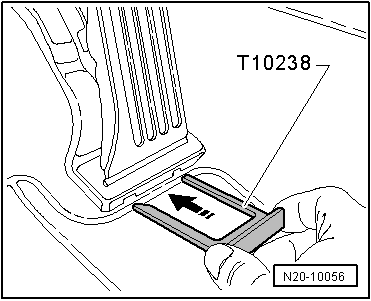

-  Introduire l'outil de déverrouillage -T10238- (sur les véhicules avec direction à droite l'outil de déverrouillage -T10240-) jusqu'en butée dans les ouvertures prévues à cet effet, comme représenté sur la figure, et retirer le module d'accélérateur.
-  Débrancher le connecteur et retirer le guide-câbles du module d'accélérateur.

Repose :

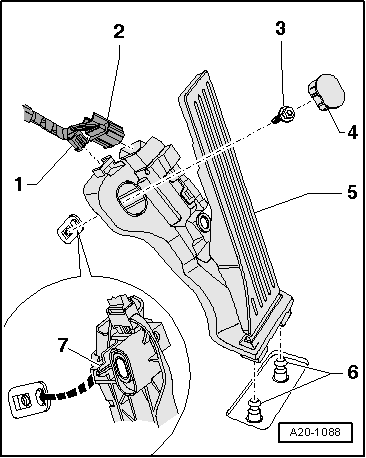

-  Enficher le guide-câbles -1- et brancher le connecteur -2- sur le module d'accélérateur.
-  Enfoncer le module d'accélérateur sur les pivots de retenue -6-.
-  Mettre en place la tige de centrage -7- dans l'alésage du plancher du véhicule.
-  Fixer le module d'accélérateur avec la vis -3-, couple de serrage 10 Nm, et mettre en place le capuchon -4-.
-  Reposer le cache de la colonne de direction.

Module d'accélérateur : vue d'ensemble du montage
1 -  Fiche Noire, à 6 raccords 2 -  Transmetteur de position de l'accélérateur -G79- et transmetteur 2 de position de l'accà ...
