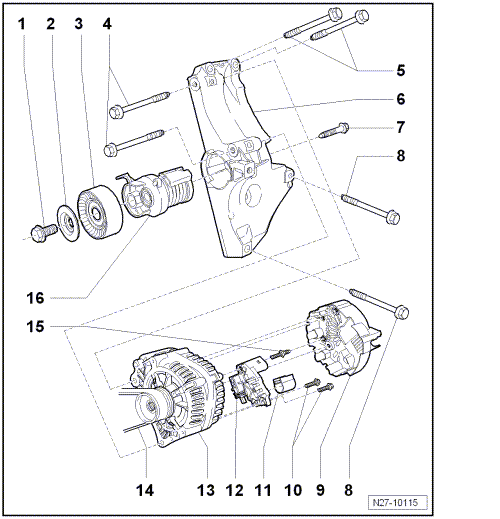

Vue d'ensemble du montage
1 - | Vis six pans à embase |
M10 x 22 |
60 Nm |
2 - | Rondelle |
3 - | Galet-tendeur |
4 - | Vis six pans à embase |
M8 x 90 |
20 Nm |
5 - | Vis six pans à embase |
avec climatiseur M10 x 55, bloc-cylindres en aluminium |
avec climatiseur M10 x 50, bloc-cylindres en fonte grise |
40 Nm |
6 - | Support des organes auxiliaires |
Pour alternateur et compresseur de climatiseur |
7 - | Vis six pans à embase |
M8 x 45 |
20 Nm |
8 - | Vis six pans à embase |
avec climatiseur M10 x 45, bloc-cylindres en aluminium |
avec climatiseur M10 x 40, bloc-cylindres en fonte grise |
40 Nm |
9 - | Cache de protection pour alternateur |
10 - | Vis six pans avec rondelle |
M4 x 20 |
2 Nm |
11 - | Cache de protection des balais |
12 - | Régulateur de tension |
Déposer et reposer le régulateur de tension → Chapitre |
13 - | Alternateur |
Déposer et reposer l'alternateur → Chapitre |
Contrôler l'alternateur → Chapitre |
Fixation du câble B+ sur l'alternateur → Chapitre |
Déposer et reposer la poulie de courroie multipistes sur l'alternateur → Chapitre |
14 - | Courroie multipistes |
Cheminement de la courroie multipistes → Chapitre |
Contrôler la courroie multipistes → Chapitre |
15 - | Vis six pans avec rondelle et pièce filetée |
M4 x 20, M4 x 15 |
2 Nm |
16 - | Tendeur de courroie multipistes |
|
