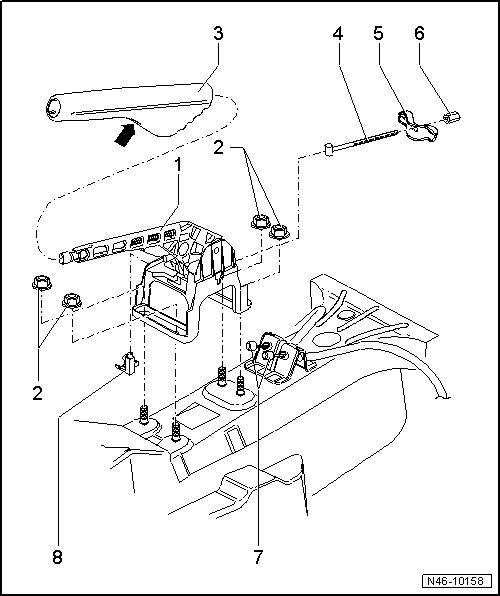

| 1 - | Levier de frein à main |
| Avant la dépose, déposer la console centrale. |
| 2 - | Écrou six pans, 15 Nm |
| 3 - | Revêtement de levier de frein à main |
| Extraire par l'avant |
| En faisant levier avec un tournevis, retirer la bride de déverrouillage située dans la partie inférieure arrière de la poignée -flèche-. |
| En cas de sellerie cuir, le cuir est entaillé au niveau du verrouillage. |
| 4 - | Tirant |
| 5 - | Palonnier |
| 6 - | Écrou de réglage |
| Régler le frein à main → Chapitre. |
| 7 - | Câbles de frein à main |
| Dépose et repose jusqu'au millésime 2007 → Chapitre |
| Dépose et repose à partir du millésime 2008 → Chapitre |
| 8 - | Contacteur de témoin de frein à main |
