Dépose

Desserrer le frein à main.
-  Déposer la console centrale → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

-  Desserrer l'écrou de rattrapage -1- jusqu'à ce que le câble de frein à main respectif -2- puisse être décroché du palonnier -3-.

-  Retirer l'agrafe-ressort -1- en faisant levier.

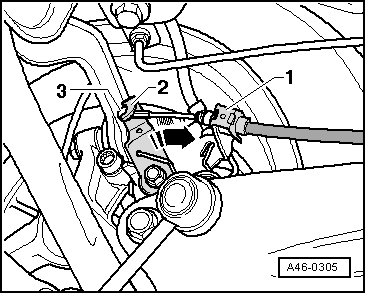

-  Enfoncer dans le sens de la flèche le levier situé sur l'étrier de frein -2- et décrocher le câble de frein à main -3-.

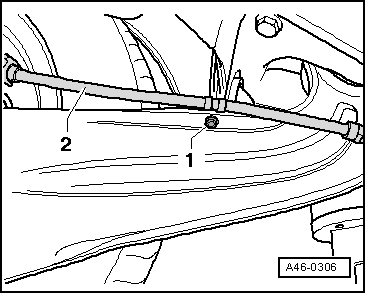

-  Dévisser la vis Torx -1-, puis détacher le clip de fixation du câble de frein à main -2-.

-  Décrocher le câble de frein à main du support -1- et extraire le câble de frein à main du tube de guidage -2-.


Repose

Enfiler le câble de frein à main dans le tube de guidage -2- et l'accrocher dans le support -1-.

-  Enfoncer dans le sens de la flèche le levier situé sur l'étrier de frein -2- et accrocher le câble de frein à main -3-.
-  Enfoncer l'agrafe-ressort -1- sur le câble de frein à main.

Le câble de frein à main -2- doit être monté sans contrainte entre le support situé sur l'étrier de frein et le clip de fixation.
-  C'est pourquoi il faut visser seulement maintenant le clip de fixation -1- sur le bras longitudinal.

-  Accrocher le câble de frein à main -2- dans le palonnier -3-.
-  Précontraindre le câble de frein à main à l'aide de l'écrou de rattrapage -1-.
-  Régler le frein à main → Chapitre.
