Dépose

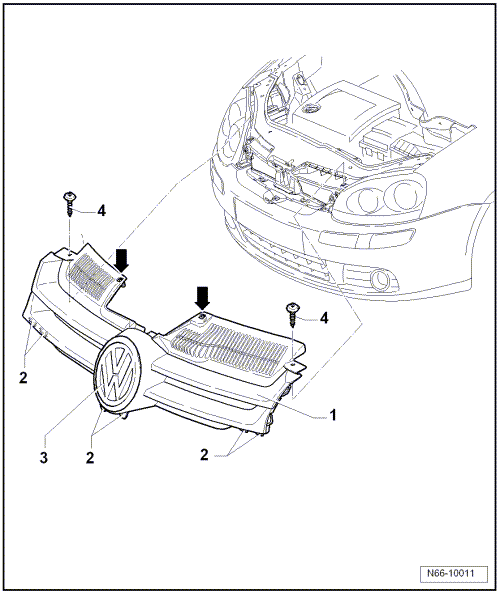

Dévisser les vis -4-.
Détacher les clips -flèches- du porte-serrure à l'aide d'un petit tournevis.
Faire basculer la grille de calandre -1- légèrement en arrière et extraire les crochets d'arrêt -2- hors du bouclier de pare-chocs par le haut.

Repose

Basculer la grille de calandre -1- légèrement vers l'avant et introduire les crochets d'arrêt -2- dans le bouclier de pare-chocs.
Basculer la grille de calandre -1- vers le porte-serrure et encliqueter les clips -flèches- dans le porte-serrure.
Visser les vis -4-.
