  Nota
Sont décrites uniquement la dépose et la repose de la porte droite. La dépose et la repose de la porte gauche s'effectuent de façon analogue.


Dépose

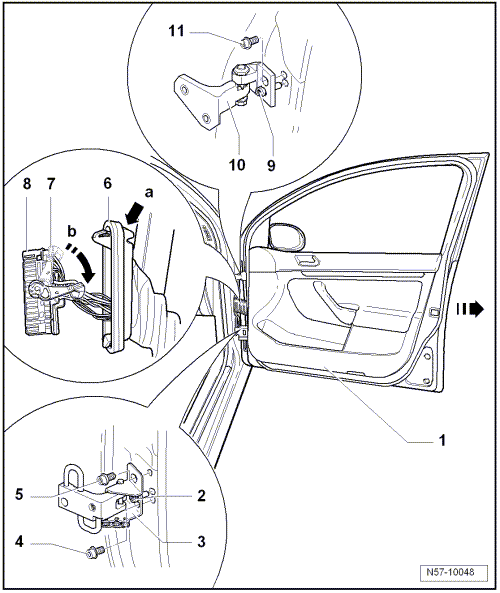

-  Déverrouiller le soufflet -6- en appuyant sur le cran -flèche a- et retirer le soufflet du montant A.
-  Basculer le levier de verrouillage -7- vers le bas -flèche b- et débrancher le connecteur électrique -8- de la station de couplage.
-  Dévisser les vis -4, 5 et 11- avec l'outil spécial clé pour ajustage de porte -3320- et l'embout de vissage -3320/3- de la charnière.
-  Tirer la porte dans le sens de la -flèche- des vis de guidage -2 et 9-.

Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
-  Couple de serrage des vis -4, 5 et 11- : 50 Nm
Les vis -4, 5 et 11- doivent toujours être remplacées.
-  Respecter les jeux d'ouverture de la porte avant → Groupe de rép.00.
