  Nota
Selon la version, il faut tenir compte de légères différences.
La grille de calandre de la Golf GTI et celle de la Golf GT ne se distinguent que par leur aspect.
La grille de calandre de la Golf GTI a une structure en losange, celle de la Golf GT possède des renforts.

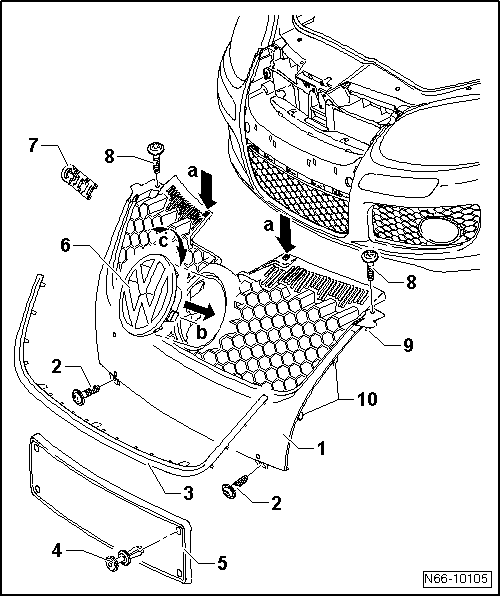

1 -  Grille de calandre
Aspect différent sur la Golf GTI et sur la Golf GT.
Matériau : acrylonitrile-styrène-acrylester (ASA)
2 -  Vis
Au nombre de deux
2 Nm
3 -  Moulure d'encadrement
Uniquement sur la Golf GTI
Encliquetée sur la grille de calandre.
4 -  Rivet expansible
Au nombre de quatre
5 -  Support de plaque de police
Pour différents pays
Fixé sur la grille de calandre par des clips expansibles.
Sur la grille de calandre sans trous de fixation → Chapitre
6 -  Emblème
Clipsé dans la grille de calandre.
À démonter uniquement lorsque la grille de calandre est déposée.
Pour la dépose, déverrouiller les crochets d'arrêt situés au dos de l'emblème, la grille de calandre étant déposée.
Pour la repose, introduire l'emblème avec ses crochets d'arrêt dans les évidements aménagés dans la grille de calandre -flèche b-, puis le faire pivoter dans le sens de la -flèche c- jusqu'à ce qu'il s'encliquette sur la grille de calandre.
7 -  Monogramme GTI à l'avant
Encliqueté sur la grille de calandre.
À démonter uniquement lorsque la grille de calandre est déposée.
Désolidariser les crochets d'arrêt depuis l'arrière.
8 -  Vis
Au nombre de deux
2 Nm
9 -  Crochets d'arrêt
Au nombre de deux
10 -  Crochet de guidage
Au nombre de quatre
